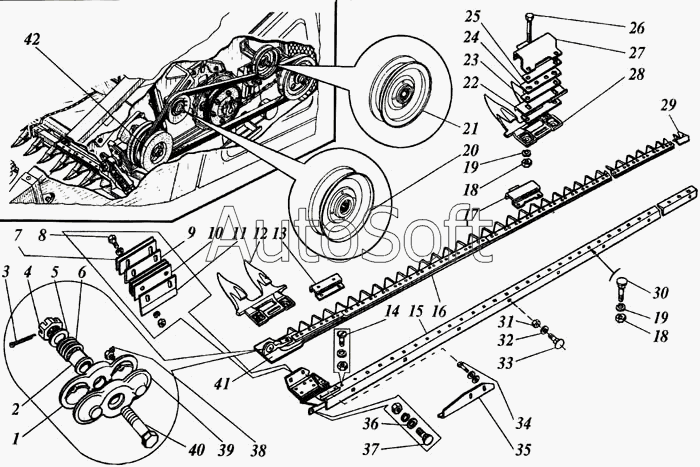

Каталог запасных частей к технике: РСМ Дон 1500А. Привод режущего аппарата
32
22
23
24
25
26
27
28
29
30
30
31
21
33
34
35
36
37
38
39
40
41
42
42
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
15
15
16
16
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Щека | |
| 2 | 3***1 | Втулка | |
| 3 | 4***9 | Шплинт | |
| 4 | М***9 | Гайка | |
| 5 | 4***5 | Шайба | |
| 6 | 3***5 | Пружина | |
| 7 | 3***9 | Прокладка | |
| 8 | М***5 | Болт | |
| 9 | 3***9 | Пластина трения | |
| 10 | 3***3 | Прокладка регулировочная | |
| 11 | 3***А | Прижим | |
| 12 | 3***0 | Палец | |
| 13 | 3***0 | Прижим | |
| 14 | В***9 | Винт | |
| 15 | 3***1 | Пальцевый брус | |
| 15 | 3***2 | Пальцевый брус | |
| 15 | 3***3 | Пальцевый брус | |
| 16 | 3***1 | Нож | |
| 16 | 3***2 | Нож | |
| 16 | 3***3 | Нож | |
| 17 | 3***3 | Прижим | |
| 18 | М***9 | Гайка | |
| 19 | 1***9 | Шайба | |
| 20 | 3***0 | Шкив натяжной желобчатый | |
| 21 | 3***0 | Шкив обводной плоский | |
| 22 | Р***А | Пластина трения | |
| 23 | 3***4 | Прокладка | |
| 24 | 2***0 | Пластина трения | |
| 25 | Р***2 | Прокладка | |
| 26 | М***0 | Болт | |
| 27 | 3***2 | Прижим | |
| 28 | Р***0 | Палец двойной | |
| 29 | 3***0 | Секция ножа | |
| 30 | М***5 | Болт | |
| 30 | Р***6 | Болт или М12х35 | |
| 31 | М***9 | Гайка | |
| 32 | 1***9 | Шайба | |
| 33 | М***0 | Болт | |
| 34 | М***0 | Шпилька | |
| 35 | 3***А | Прижим | |
| 36 | С***9 | Шайба | |
| 37 | М***0 | Болт | |
| 38 | 2***р | Масленка | |
| 39 | 3***А | Щека | |
| 40 | 2***9 | Болт | |
| 41 | 3***0 | Головка ножа | |
| 42 | 3***0 | Механизм качающейся шайбы или 3518050-121450-01 | |
| 42 | 3***1 | Механизм качающейся шайбы или 3518050-121450 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
