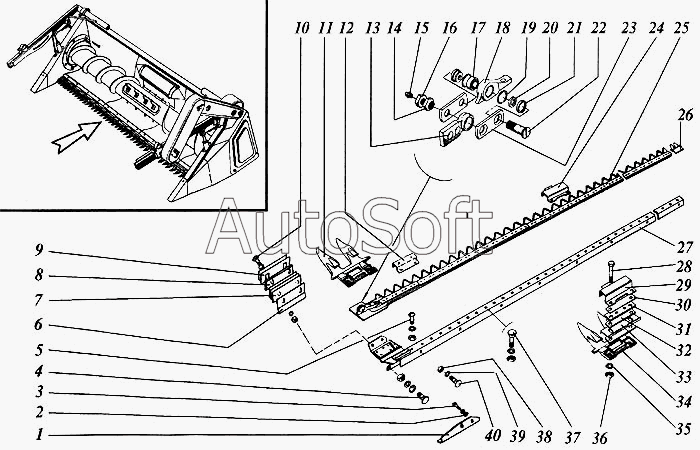

Каталог запасных частей к технике: РСМ Дон 1500А. Аппарат режущий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
22
23
24
25
25
25
26
27
27
27
28
29
30
30
30
31
32
33
33
34
35
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***А | Прижим | |
| 2 | С***9 | Шайба | |
| 3 | М***0 | Шпилька | |
| 4 | М***0 | Болт | |
| 5 | В***9 | Винт | |
| 6 | 3***А | Прижим | |
| 7 | 3***3 | Прокладка регулировочная | |
| 8 | 3***9 | Пластина трения | |
| 9 | 3***9 | Прокладка | |
| 10 | М***5 | Болт | |
| 11 | 3***0 | Палец | |
| 12 | 3***0 | Прижим | |
| 13 | Ж***2 | Рычаг МКШ | |
| 14 | Ж***5 | Гайка или РСМ-10.27.01.621 | |
| 14 | Р***1 | Гайка или ЖХН03.605 | |
| 15 | 2***р | Масленка | |
| 16 | П***5 | Гайка М24х 1,5 | |
| 17 | Ш***5 | Подшипник или ШСП25 | |
| 17 | Ш***5 | Подшипник или ШС25 | |
| 18 | Р***0 | Головка ножа | |
| 19 | С***2 | Кольцо ГОСТ 13941-86 | |
| 20 | Ж***4 | Втулка | |
| 21 | Ж***1 | Прокладка | |
| 22 | Ж***3 | Ось или РСМ-10.27.01.619 | |
| 22 | Р***9 | Ось или ЖХН03.603 | |
| 23 | Ж***5 | Серьга | |
| 24 | 3***3 | Прижим | |
| 25 | 3***5 | Нож | |
| 25 | 3***6 | Нож | |
| 25 | 3***7 | Нож | |
| 26 | 3***0 | Секция ножа | |
| 27 | Р***1 | Пальцевый брус | |
| 27 | Р***2 | Пальцевый брус | |
| 27 | Р***3 | Пальцевый брус | |
| 28 | М***9 | Болт | |
| 29 | 3***2 | Прижим | |
| 30 | Р***2 | Прокладка | |
| 30 | Р***3 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 | |
| 30 | Р***3 | Прокладка или Р230.00.002 или РСМ-10.27.01.403 | |
| 31 | 2***0 | Пластина трения | |
| 32 | 3***4 | Прокладка | |
| 33 | Р***А | Пластина трения | |
| 33 | Р***5 | Пластинка трения или Р117.00.003А | |
| 34 | Р***0 | Палец двойной | |
| 35 | 1***9 | Шайба | |
| 36 | М***9 | Гайка | |
| 37 | М***5 | Болт | |
| 37 | Р***6 | Болт или М12х35 | |
| 38 | М***9 | Гайка | |
| 39 | 1***9 | Шайба | |
| 40 | М***0 | Болт |
