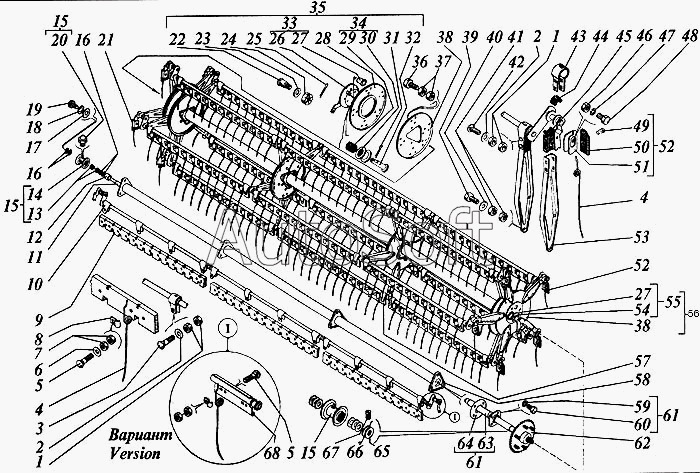

Каталог запасных частей к технике: РСМ Дон 1500А. Мотовило захватом 6 и 7 м
44
53
52
52
51
50
49
48
47
46
45
54
43
42
41
40
39
38
38
37
36
36
60
68
68
67
66
65
64
63
62
61
61
35
59
58
58
57
57
57
57
56
55
10
16
16
15
15
15
14
13
12
11
10
10
10
17
9
8
8
7
6
5
5
4
4
3
2
2
25
34
33
32
31
30
29
28
27
27
26
1
1
24
23
22
21
20
19
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Гайка | |
| 2 | С***9 | Шайба | |
| 3 | М***5 | Болт | |
| 4 | 3***1 | Граблина | |
| 5 | М***0 | Болт | |
| 6 | С***9 | Шайба | |
| 7 | М***9 | Гайка | |
| 8 | 3***1 | Прижим или ЖХН-11.06.505 | |
| 8 | Ж***5 | Прижим или 3518050-15201 | |
| 9 | 3***8 | Лопасть | |
| 10 | 3***2 | Труба граблин или РСМ-10.27.01.290 | |
| 10 | 3***3 | Труба граблин или РСМ-10.27.01.170 | |
| 10 | Р***0 | Труба граблин или 3518050-11830-03 | |
| 10 | Р***0 | Труба граблин или 3518050-11830-02 | |
| 11 | 3***0 | Цапфа правая | |
| 12 | 3***9 | Кожух защитный | |
| 13 | 3***5 | Втулка | |
| 14 | 3***0 | Корпус | |
| 15 | 3***0 | Подшипник | |
| 16 | С***9 | Шайба | |
| 17 | Р***3 | Шайба | |
| 18 | 1***9 | Шайба | |
| 19 | М***9 | Болт | |
| 19 | М***9 | Болт | |
| 20 | 1***р | Масленка | |
| 21 | 3***А | Кронштейн правый | |
| 22 | 3***А | Ось | |
| 23 | Р***9 | Шайба | |
| 24 | М***9 | Гайка | |
| 25 | 3***9 | Шплинт | |
| 26 | 3***0 | Поводок правый | |
| 27 | 3***5 | Втулка | |
| 28 | 3***0 | Диск эксцентрика | |
| 29 | 3***6 | Втулка | |
| 30 | 3***А | Ролик | |
| 31 | 4***9 | Шплинт | |
| 32 | 3***А | Ось | |
| 33 | 3***0 | Механизм регулировки правый | |
| 34 | 3***0 | Ролик в сборе | |
| 35 | 3***0 | Эксцентрик правый | |
| 36 | М***9 | Болт | |
| 36 | М***9 | Болт | |
| 37 | М***9 | Гайка | |
| 38 | 3***7 | Диск | |
| 39 | М***9 | Болт | |
| 40 | С***9 | Шайба | |
| 41 | М***9 | Гайка | |
| 42 | М***0 | Болт | |
| 43 | 3***4 | Скоба | |
| 44 | 3***9 | Полуподшипник | |
| 45 | 3***3 | Полуподшипник | |
| 46 | М***9 | Гайка | |
| 47 | 1***9 | Шайба | |
| 48 | М***9 | Болт | |
| 49 | 1***6 | Заклепка | |
| 50 | 3***А | Ремень | |
| 51 | 3***А | Скоба | |
| 52 | 3***А | Кронштейн левый | |
| 53 | 3***8 | Луч | |
| 54 | 3***0 | Поводок левый | |
| 55 | 3***0 | Механизм регулировки левый | |
| 56 | 3***0 | Эксцентрик левый | |
| 57 | 3***2 | Граблина в сборе | |
| 57 | 3***3 | Граблина в сборе или РСМ-10.27.01.590 | |
| 57 | Р***0 | Граблина в сборе или 3518050-11820-03 | |
| 57 | Р***0 | Граблина в сборе | |
| 58 | 3***2 | Труба мотовила | |
| 58 | 3***3 | Труба мотовила | |
| 59 | 1***9 | Шайба | |
| 60 | М***9 | Болт | |
| 61 | 3***0 | Цапфа левая в сборе | |
| 62 | 3***А | Устройство предохранительное мотовила | |
| 63 | 3***0 | Цапфа левая | |
| 64 | 3***А | Фланец | |
| 65 | 3***А | Кольцо установочное | |
| 66 | 1***4 | Проволока, см | |
| 67 | В***9 | Винт | |
| 68 | Р***0 | Труба граблин (вариант) | |
| 68 | Р***0 | Труба граблин (вариант) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
