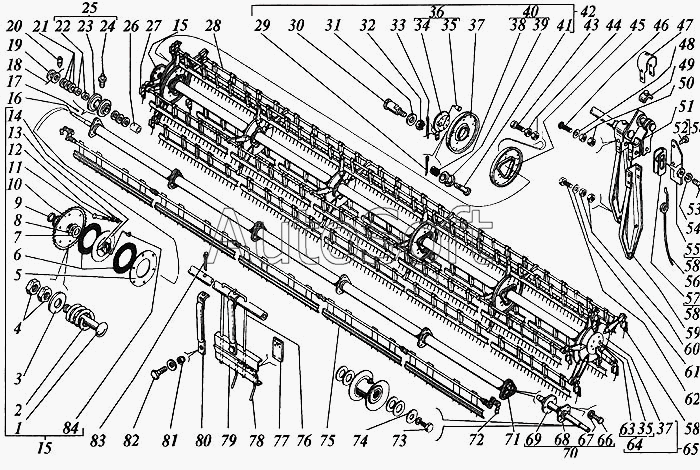

Каталог запасных частей к технике: РСМ Дон 1500А. Мотовило захватом 8,6 м
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***8 | Болт | |
| 2 | 5***А | Пружина | |
| 3 | С***9 | Шайба | |
| 4 | М***9 | Гайка | |
| 5 | 5***1 | Диск нажимной | |
| 6 | 5***9 | Накладка фрикционная | |
| 7 | 5***2 | Обойма | |
| 8 | С***5 | Кольцо | |
| 9 | 5***А | Втулка | |
| 10 | 3***Б | Звездочка z-50 t-19,05 | |
| 11 | М***9 | Болт | |
| 12 | 1***9 | Шайба | |
| 13 | М***9 | Гайка | |
| 14 | 3***А | Диск ведущий | |
| 15 | 3***А | Устройство предохранительное мотовила | |
| 16 | 3***0 | Цапфа левая в сборе | |
| 17 | 2***3 | Шпонка | |
| 18 | 1***4 | Проволока L=0,9 m | |
| 19 | 3***А | Кольцо установочное | |
| 20 | В***9 | Винт | |
| 21 | С***9 | Шайба | |
| 22 | 3***5 | Втулка | |
| 23 | 3***0 | Корпус | |
| 24 | 1***р | Масленка | |
| 25 | 3***0 | Подшипник | |
| 26 | 3***9 | Кожух защитный | |
| 27 | 3***А | Кронштейн левый | |
| 28 | 3***А | Граблина в сборе | |
| 29 | 4***9 | Шплинт | |
| 30 | 3***А | Ось | |
| 31 | Р***9 | Шайба | |
| 32 | М***9 | Гайка | |
| 33 | 3***9 | Шплинт | |
| 34 | 3***0 | Поводок левый | |
| 35 | 3***5 | Втулка | |
| 36 | 3***0 | Механизм регулировки левый | |
| 37 | 3***0 | Диск эксцентрика | |
| 38 | 3***6 | Втулка | |
| 39 | 3***А | Ролик | |
| 40 | 3***0 | Ролик в сборе | |
| 41 | 3***А | Ось | |
| 42 | 3***0 | Эксцентрик левый | |
| 43 | М***9 | Болт | |
| 43 | М***9 | Болт | |
| 44 | М***9 | Гайка | |
| 45 | 3***7 | Диск | |
| 46 | М***0 | Болт | |
| 47 | 3***4 | Скоба | |
| 48 | С***9 | Шайба | |
| 49 | 3***9 | Полуподшипник | |
| 50 | М***9 | Гайка | |
| 51 | 3***3 | Полуподшипник | |
| 52 | 1***п | Заклепка | |
| 53 | М***9 | Болт | |
| 54 | 1***9 | Шайба | |
| 55 | 3***А | Ремень | |
| 56 | 3***1 | Граблина | |
| 57 | 3***А | Скоба | |
| 58 | 3***А | Кронштейн правый | |
| 59 | 3***8 | Луч | |
| 60 | М***5 | Гайка | |
| 61 | С***9 | Шайба | |
| 62 | М***9 | Болт | |
| 63 | 3***0 | Поводок правый | |
| 64 | 3***0 | Механизм регулировки правый | |
| 65 | 3***0 | Эксцентрик правый | |
| 66 | М***9 | Болт | |
| 67 | 1***9 | Шайба | |
| 68 | 3***0 | Цапфа правая | |
| 69 | 3***А | Фланец | |
| 70 | 3***0 | Цапфа правая | |
| 71 | 3***4 | Труба мотовила | |
| 72 | 3***0 | Труба граблины | |
| 73 | М***9 | Болт | |
| 74 | Р***3 | Шайба | |
| 75 | 3***А | Лопасть | |
| 76 | 3***3 | Граблина | |
| 77 | 3***А | Накладка | |
| 78 | 3***2 | Граблина | |
| 79 | 3***Б | Лопасть | |
| 80 | 3***1 | Планка | |
| 81 | М***9 | Гайка | |
| 82 | М***9 | Болт | |
| 83 | 6***0 | Шплинт специальный | |
| 84 | 2***р | Масленка |
