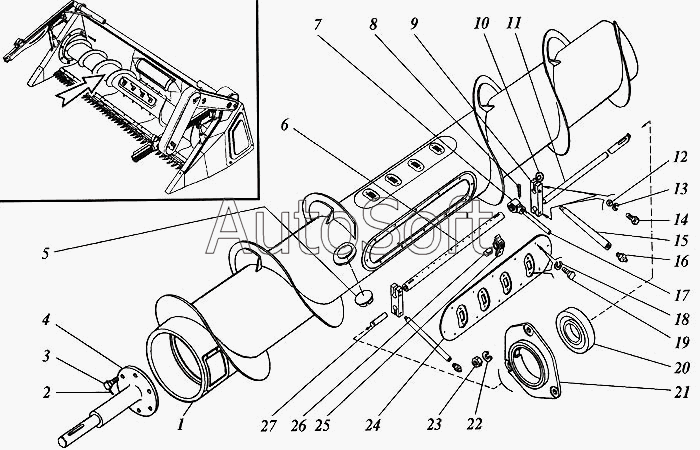

Каталог запасных частей к технике: РСМ Дон 1500А. Шнек жатки
21
13
14
15
16
17
18
19
20
21
12
22
23
24
25
25
26
26
27
5
1
1
1
1
1
2
3
4
1
6
7
8
9
10
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Шнек жатки или 3518050-121360-02 | |
| 1 | 3***3 | Шнек жатки или 3518050-121360-03 | |
| 1 | 3***8 | Шнек жатки или 3518050-121360-08 | |
| 1 | 3***2 | Шнек жатки или 3518050-11010-02 | |
| 1 | 3***3 | Шнек жатки или 3518050-11010-03 | |
| 1 | 3***8 | Шнек жатки или 3518050-11010-08 | |
| 2 | 2***4 | Проволока (см) | |
| 3 | 3***9 | Болт | |
| 4 | 3***1 | Вал | |
| 5 | 3***3 | Крышка | |
| 6 | 3***0 | Труба с заглушками | |
| 7 | 3***6 | Втулка пальца | |
| 8 | 3***6 | Фиксатор или РСМ-10.08.01.647А | |
| 9 | 5***2 | Подвеска или РСМ-10.08.01.502 | |
| 10 | 6***4 | Шпонка | |
| 11 | 3***А | Ось шнека правая | |
| 11 | 3***1 | Ось шнека правая | |
| 11 | 3***2 | Ось шнека правая | |
| 12 | М***9 | Гайка | |
| 13 | 1***9 | Шайба | |
| 14 | М***9 | Болт | |
| 15 | 3***6 | Трубка | |
| 16 | 1***р | Масленка | |
| 17 | 3***7 | Палец или РСМ-10.08.01.612 | |
| 18 | 8***9 | Шайба | |
| 19 | М***9 | Болт | |
| 20 | 1***7 | Подшипник | |
| 21 | 3***7 | Корпус подшипника или РСМ-10.27.01.101 | |
| 21 | Р***1 | Корпус подшипника | |
| 22 | 1***9 | Шайба | |
| 23 | М***9 | Гайка | |
| 24 | 3***4 | Крышка или РСМ-10.08.01.535 | |
| 25 | 3***0 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070-01 | |
| 25 | 3***1 | Обойма или РСМ-10.08.01.550 или РСМ-10.08.01.530 или 3518050-11070 | |
| 26 | 3***9 | Глазок или 54-00348 | |
| 26 | 5***8 | Глазок или 3518050-10079 | |
| 27 | 5***А | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
