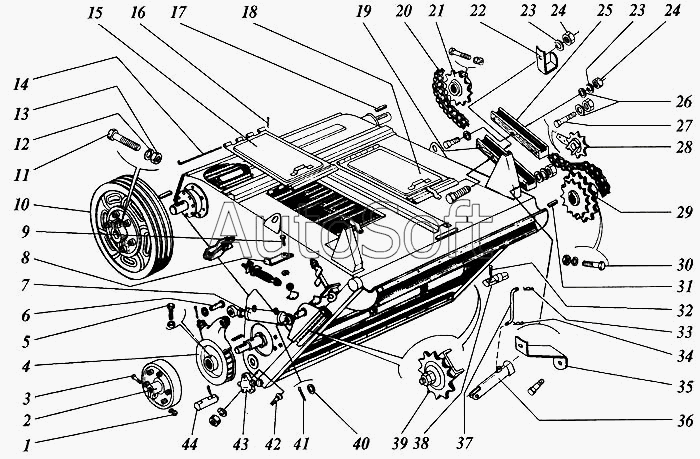

Каталог запасных частей к технике: РСМ Дон 1500А. Камера наклонная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518060-18490А | 3***А | Крышка правая | |
| 1 | М***9 | Гайка | |
| 2 | 3***В | Устройство предохранительное | |
| 3 | М***9 | Болт | |
| 4 | 3***Б | Механизм реверса | |
| 5 | В***9 | Винт | |
| 6 | 6***р | Ось | |
| 7 | Г***2 | Гидроцилиндр | |
| 8 | 3***9 | Кронштейн | |
| 9 | М***9 | Болт | |
| 10 | 3***А | Шкив | |
| 11 | М***9 | Болт | |
| 12 | 1***9 | Шайба | |
| 13 | М***9 | Гайка | |
| 14 | 3***2 | Шомпол | |
| 14 | 3***2 | Шомпол | |
| 15 | 3***А | Крышка | |
| 16 | 2***9 | Шплинт | |
| 17 | 2***0 | Шпонка | |
| 18 | 3***А | Крышка левая | |
| 19 | 3***А | Успокоитель | |
| 20 | П***А | Цепь L=2717,8 n-107зв. | |
| 21 | 3***А | Звездочка z=20 t-25,4 | |
| 22 | 3***А | Скоба | |
| 23 | 1***9 | Шайба | |
| 24 | М***9 | Гайка | |
| 25 | 3***А | Успокоитель | |
| 26 | С***9 | Шайба | |
| 27 | М***9 | Болт | |
| 28 | 3***Б | Звездочка натяжная | |
| 29 | 3***Б | Блок звездочек z=28 z=25 t=25,4 | |
| 30 | М***9 | Болт | |
| 31 | 2***0 | Шпонка | |
| 32 | 6***9 | Шплинт | |
| 33 | 3***9 | Шплинт | |
| 34 | 2***9 | Шплинт пружинный ОСТ 2322-79 | |
| 35 | 3***1 | Лапка | |
| 36 | 3***А | Упор гидроцилиндра | |
| 37 | 3***8 | Крюк | |
| 38 | 3***1 | Палец | |
| 39 | 3***Б | Звездочка натяжная | |
| 40 | С***9 | Шайба | |
| 41 | 4***9 | Шплинт | |
| 42 | М***5 | Болт | |
| 43 | 3***Б | Фиксатор реверса | |
| 44 | 3***А | Палец |
