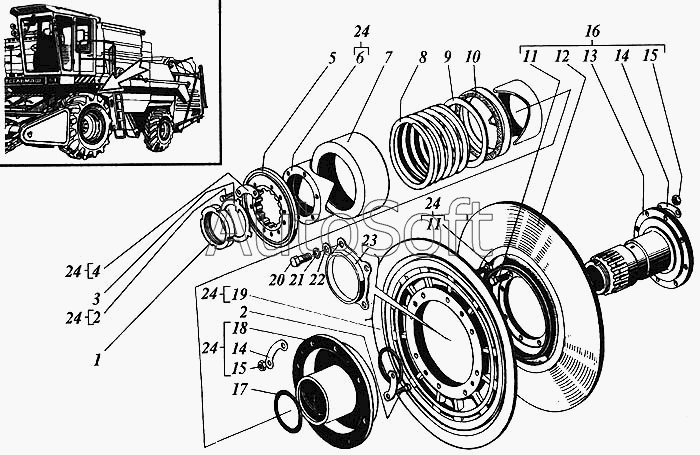

Каталог запасных частей к технике: РСМ Дон 1500А. Вариатор барабана
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***5 | Гайка шлицевая | |
| 2 | М***9 | Болт | |
| 3 | Н***9 | Шайба | |
| 4 | Р***8 | Шайба | |
| 5 | Р***7 | Крышка | |
| 6 | Р***5 | Муфта | |
| 7 | Р***7 | Кожух | |
| 8 | Р***А | Пружина | |
| 9 | Р***3 | Кольцо | |
| 10 | Р***2 | Кольцо | |
| 11 | М***9 | Болт | |
| 12 | Р***1 | Диск | |
| 13 | Р***А | Ступица или РСМ-10.01.18.608В | |
| 14 | Р***2 | Шайба стопорная | |
| 15 | М***9 | Гайка | |
| 16 | Р***0 | Диск неподвижный | |
| 17 | Р***А | Кольцо | |
| 18 | Р***А | Ступица | |
| 19 | Р***1 | Диск | |
| 20 | М***9 | Болт | |
| 21 | 1***9 | Шайба | |
| 22 | С***9 | Шайба | |
| 23 | Р***2 | Кольцо | |
| 24 | Р***0 | Диск подвижный |
