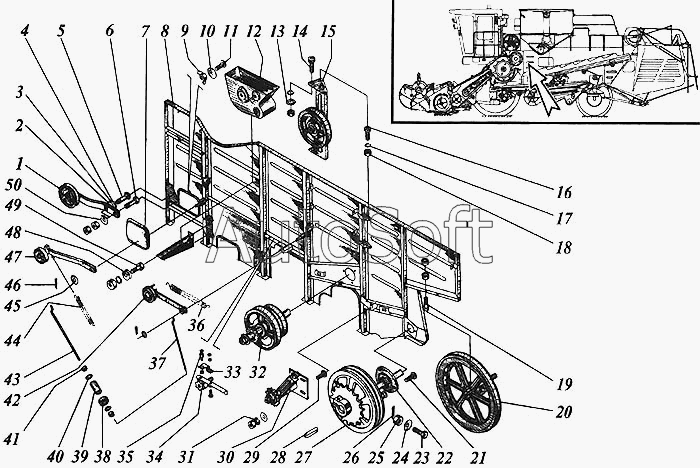

Каталог запасных частей к технике: РСМ Дон 1500А. Панель левая каркаса молотилки
38
27
28
29
30
31
32
32
33
34
35
36
37
26
39
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Ролик натяжной | |
| 2 | С***9 | Шайба | |
| 3 | С***9 | Шайба | |
| 4 | Р***А | Шайба | |
| 5 | М***5 | Болт | |
| 6 | М***9 | Болт | |
| 7 | 3***0 | Крышка верхнего люка | |
| 8 | Р***А | Панель левая | |
| 9 | 5***7 | Гайка специальная | |
| 10 | 4***А | Шайба эксцентричная | |
| 11 | М***0 | Болт | |
| 12 | Р***Б | Домолачивающее устройство | |
| 13 | С***9 | Шайба | |
| 14 | М***9 | Болт | |
| 15 | Р***А | Шкив натяжной | |
| 16 | М***9 | Болт | |
| 17 | 8***9 | Шайба | |
| 18 | М***9 | Гайка | |
| 19 | М***9 | Болт | |
| 20 | Р***Б | Вал коленчатый ведущий | |
| 21 | М***5 | Болт | |
| 22 | Н***0 | Опора (для комбайнов с копнителем) | |
| 23 | 2***9 | Болт (для комбайнов с копнителем) | |
| 24 | С***9 | Шайба | |
| 25 | М***9 | Гайка | |
| 26 | 3***9 | Шплинт | |
| 27 | Р***А | Шкив со звездочкой z=56, t-19,05 мм (для комбайнов с копнителем) | |
| 28 | 8***0 | Шпонка (для комбайнов с копнителем) | |
| 29 | М***5 | Болт | |
| 30 | Р***Б | Устройство натяжное (для комбайнов с копнителем) | |
| 31 | 1***9 | Шайба | |
| 32 | Р***В | Задний контрпривод или РСМ-10.01.34.200 | |
| 32 | Р***0 | Задний контрпривод или РСМ-10.01.34.000В | |
| 33 | Р***3 | Кронштейн | |
| 34 | Р***А | Вал коленчатый ведомый | |
| 35 | П***М | Преобразователь первичный | |
| 36 | Р***8 | Пружина | |
| 37 | Р***3 | Тяга | |
| 38 | Р***5 | Кольцо (для комбайнов с измельчителем) | |
| 39 | Р***1 | Втулка | |
| 40 | С***9 | Шайба | |
| 41 | М***9 | Гайка | |
| 42 | Р***А | Ролик натяжной | |
| 43 | Р***3 | Тяга | |
| 44 | Р***6 | Пружина | |
| 45 | С***9 | Шайба | |
| 46 | 4***9 | Шплинт | |
| 47 | Р***А | Рычаг | |
| 48 | С***9 | Шайба | |
| 49 | М***9 | Болт | |
| 50 | С***9 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
