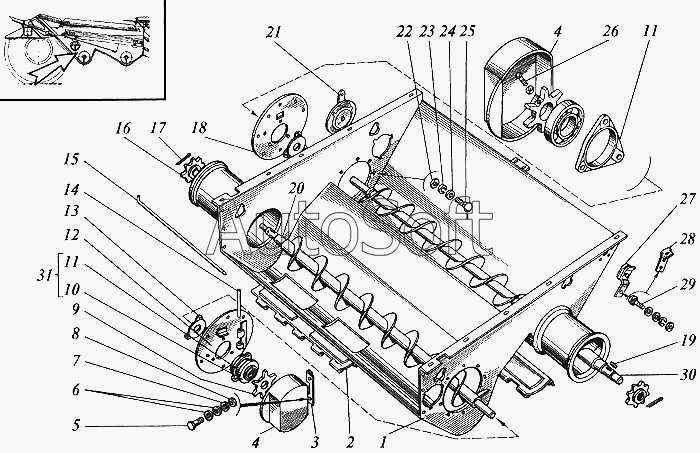

Каталог запасных частей к технике: РСМ Дон 1500А. Блок шнеков
1
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***В | Корпус | |
| 2 | Р***Б | Дно откидное | |
| 3 | Р***5 | Петля | |
| 4 | Р***2 | Крышка | |
| 5 | М***9 | Болт | |
| 6 | С***9 | Шайба | |
| 7 | 6***9 | Шайба | |
| 8 | М***9 | Гайка | |
| 9 | Р***А | Звездочка или РСМ-10.10.30.032 (экспорт) | |
| 10 | 1***7 | Подшипник | |
| 11 | Н***3 | Корпус подшипника | |
| 12 | Р***0 | Фланец | |
| 13 | А***8 | Крышка | |
| 14 | Р***1 | Ось | |
| 15 | Р***2 | Ось | |
| 16 | Р***1 | Звездочка | |
| 17 | 4***9 | Шплинт | |
| 18 | Р***0 | Фланец | |
| 19 | 8***0 | Шпонка | |
| 20 | Р***А | Шнек зерновой | |
| 21 | Р***0 | Крышка | |
| 22 | М***9 | Гайка | |
| 23 | 8***9 | Шайба | |
| 24 | С***9 | Шайба | |
| 25 | М***0 | Болт | |
| 26 | М***Н | Винт | |
| 27 | Р***0 | Крышка | |
| 28 | Р***2 | Кронштейн | |
| 28 | Р***1 | Кронштейн | |
| 29 | М***0 | Болт | |
| 30 | Р***А | Шнек колосовой | |
| 31 | Н***0 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
