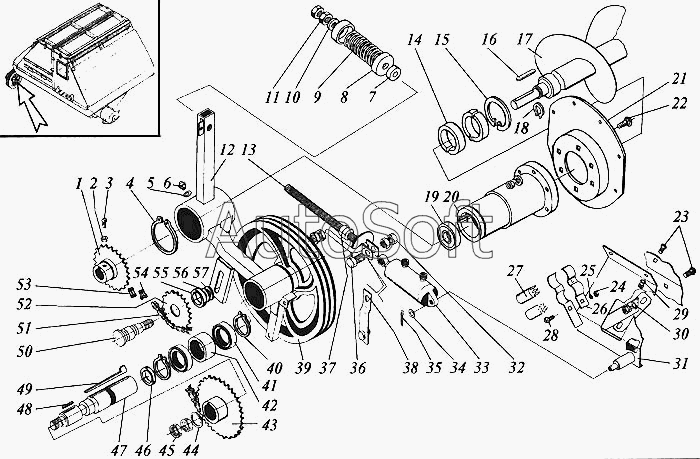

Каталог запасных частей к технике: РСМ Дон 1500А. Привод выгрузного шнека
46
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
31
47
48
49
49
49
49
50
51
52
53
54
55
56
57
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***5 | Звездочка z-32 t-19,05 мм | |
| 2 | М***9 | Гайка | |
| 3 | М***9 | Винт | |
| 4 | С***5 | Кольцо ГОСТ 13940-86 | |
| 5 | С***9 | Шайба | |
| 6 | 2***р | Масленка | |
| 7 | Р***7 | Втулка | |
| 8 | Р***6 | Стакан | |
| 9 | Р***6 | Пружина | |
| 10 | С***9 | Шайба | |
| 11 | М***9 | Гайка | |
| 12 | Р***В | Рычаг с кронштейном | |
| 13 | Р***В | Тяга | |
| 14 | Р***А | Втулка разрезная | |
| 15 | С***5 | Кольцо ГОСТ 13943-86 | |
| 16 | 8***3 | Шпонка | |
| 17 | Р***Б | Шнек | |
| 18 | С***5 | Кольцо ГОСТ 13942-86 | |
| 19 | 1***7 | Подшипник или 1580207К7Т2С17 | |
| 19 | 1***7 | Подшипник или 1580207К10С27 | |
| 20 | Р***Б | Ступица | |
| 21 | Р***3 | Фланец | |
| 22 | М***5 | Болт | |
| 23 | М***5 | Болт | |
| 24 | М***9 | Гайка | |
| 25 | 8***9 | Шайба | |
| 26 | Р***4 | Хомут | |
| 27 | Д***1 | Датчик оборотов | |
| 28 | М***0 | Болт | |
| 29 | 1***9 | Шайба | |
| 30 | С***9 | Шайба | |
| 31 | Р***Д | Кронштейн | |
| 32 | М***9 | Гайка | |
| 33 | Г***0 | Гидроцилиндр | |
| 34 | С***9 | Шайба | |
| 35 | 3***9 | Шплинт | |
| 36 | М***9 | Болт | |
| 37 | Р***7 | Гайка М16 | |
| 38 | Р***А | Кронштейн | |
| 39 | Р***В | Шкив | |
| 40 | С***2 | Кольцо | |
| 41 | 1***7 | Подшипник или 180306К13С27 | |
| 41 | 1***7 | Подшипник или 180306АКС17 | |
| 42 | Р***2 | Втулка | |
| 43 | Р***0 | Звездочка z-28 t-19,05мм | |
| 44 | С***9 | Шайба | |
| 45 | М***9 | Гайка | |
| 46 | Р***1 | Втулка | |
| 47 | Р***А | Ось | |
| 48 | 8***0 | Шпонка | |
| 49 | 5***0 | Шпонка специальная | |
| 49 | 5***1 | Шпонка специальная или 54-61810 54-61810-02 -03 | |
| 49 | 5***2 | Шпонка специальная или 54-61810 54-61810-01 -03 | |
| 49 | 5***3 | Шпонка специальная или 54-61810 54-61810-01 -02 | |
| 50 | 6***А | Ось | |
| 51 | П***0 | Цепь n-51 зв. | |
| 52 | 5***1 | Звездочка z=17 t=19,05 | |
| 53 | П***0 | Звено переходное | |
| 54 | С***0 | Звено | |
| 55 | 5***1 | Втулка или 80440 | |
| 56 | С***9 | Шайба | |
| 57 | С***9 | Шайба |
