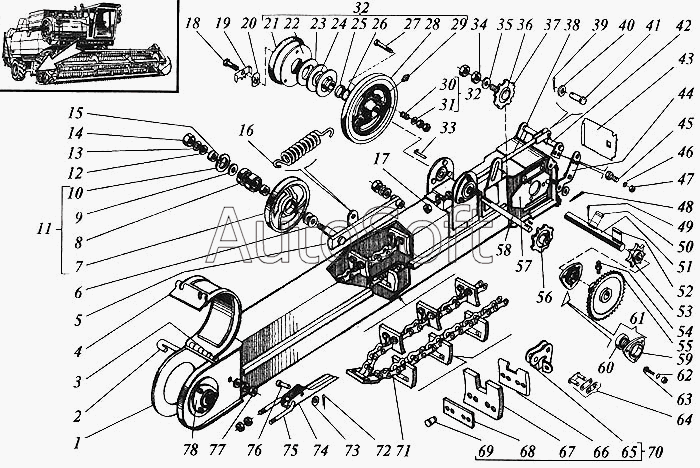

Каталог запасных частей к технике: РСМ Дон 1500А. Элеватор зерновой
48
58
57
56
55
54
53
52
51
50
49
59
47
46
45
44
43
42
41
40
39
68
78
77
76
75
74
73
72
71
70
69
38
67
66
65
64
63
62
61
60
60
9
19
18
17
16
15
14
13
12
11
10
20
8
8
7
7
6
5
4
3
2
27
37
36
35
34
33
32
32
31
30
29
28
1
26
26
25
24
23
23
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***А | Корпус | |
| 2 | Р***2 | Крюк | |
| 3 | Р***4 | Ось | |
| 4 | Р***А | Крышка | |
| 5 | Р***0 | Штанга | |
| 6 | С***9 | Шайба | |
| 7 | Р***0 | Шкив или РСМ-10.01.30.900А | |
| 7 | Р***А | Шкив или РСМ-10.01.30.370 | |
| 8 | 1***7 | Подшипник или 180204С17 | |
| 8 | 1***7 | Подшипник или 180204К10С27 | |
| 9 | Н***3 | Кольцо | |
| 10 | С***7 | Кольцо ГОСТ 13943-86 | |
| 11 | Р***Б | Шкив в сборе | |
| 12 | С***9 | Шайба | |
| 13 | 1***9 | Шайба | |
| 14 | М***9 | Гайка | |
| 15 | 5***1 | Втулка или 80440 | |
| 16 | Р***9 | Пружина | |
| 17 | М***9 | Гайка | |
| 18 | М***9 | Болт | |
| 19 | Р***2 | Шайба стопорная | |
| 20 | Р***1 | Шайба | |
| 21 | Р***А | Кольцо | |
| 22 | Р***7 | Диск нажимной | |
| 23 | 5***А | Накладка сцепления или РСМ-10.01.54.001 или РСМ-10.01.54.003А | |
| 23 | Р***1 | Накладка сцепления или РСМ-10.01.54.003А или 55-12-435А | |
| 23 | Р***А | Накладка сцепления или РСМ-10.01.54.001 или 55-12-435А | |
| 24 | Р***А | Ступица трения | |
| 25 | Р***А | Обойма | |
| 26 | С***5 | Кольцо или СП-57-44-6 | |
| 26 | С***6 | Кольцо или СП-57-44-5 | |
| 27 | М***9 | Болт | |
| 28 | Р***2 | Шкив | |
| 29 | 1***р | Масленка | |
| 30 | 6***4 | Пружина | |
| 31 | С***9 | Шайба | |
| 32 | Р***0 | Механизм предохранительный | |
| 33 | Р***4 | Шпонка призматическая | |
| 34 | М***9 | Гайка | |
| 35 | С***9 | Шайба | |
| 36 | 4***А | Ось | |
| 37 | 5***1 | Звездочка z=17 t=19,05 | |
| 38 | Р***А | Тяга | |
| 39 | 3***9 | Шплинт | |
| 40 | С***9 | Шайба | |
| 41 | 6***Р | Ось | |
| 42 | Р***Б | Рычаг | |
| 43 | Р***8 | Заслонка | |
| 44 | Р***0 | Пластина | |
| 45 | М***9 | Болт | |
| 46 | 8***9 | Шайба | |
| 47 | М***9 | Гайка | |
| 48 | 5***9 | Шплинт | |
| 49 | 4***9 | Шплинт | |
| 50 | 8***0 | Шпонка | |
| 51 | Р***А | Вал | |
| 52 | 8***0 | Шпонка (для комбайнов с копнителем) | |
| 53 | Р***1 | Звездочка | |
| 54 | В***9 | Винт | |
| 55 | Н***7 | Звездочка z-40 t-19,05 | |
| 56 | Н***9 | Звездочка z-18 t-19,05 | |
| 57 | Р***А | Пластина | |
| 58 | Р***А | Вал | |
| 59 | Н***4 | Корпус подшипника | |
| 60 | 1***7 | Подшипник или 1680206К7С17 | |
| 60 | 1***7 | Подшипник или 1680206К10С27 | |
| 61 | Н***0 | Опора (для комбайнов с копнителем) | |
| 62 | 1***9 | Шайба | |
| 63 | М***5 | Болт | |
| 64 | 0***0 | Звено соединительное С-ТРД-38-4400-01 | |
| 65 | 0***0 | Звено специальное | |
| 66 | Н***2 | Жесткость | |
| 67 | Н***4 | Скребок | |
| 68 | Н***2 | Накладка | |
| 69 | Н***0 | Заклепка | |
| 70 | 0***0 | Скребок в сборе | |
| 71 | 0***1 | Транспортер зернового элеватора 1-1-200х100-152-4600 со скребками | |
| 72 | 2***9 | Шплинт | |
| 73 | С***9 | Шайба | |
| 74 | Р***А | Рукоятка | |
| 75 | Р***А | Вилка | |
| 76 | 6***р | Ось | |
| 77 | М***9 | Гайка | |
| 78 | Н***0 | Опора |
