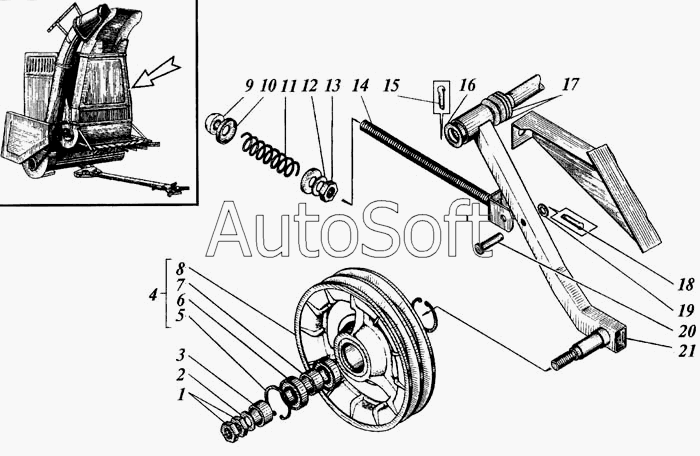

Каталог запасных частей к технике: РСМ Дон 1500А. Шкив натяжной
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Гайка | |
| 2 | С***9 | Шайба | |
| 3 | Н***4 | Втулка | |
| 4 | Р***А | Шкив в сборе | |
| 5 | С***2 | Крльцо ГОСТ 13943-86 | |
| 6 | 1***7 | Подшипник или 180205К10С27 | |
| 6 | 1***7 | Подшипник или 180205АС17 | |
| 7 | Р***4 | Втулка | |
| 8 | Р***В | Шкив | |
| 9 | 5***2 | Шайба сферическая (для комбайнов с измельчителем) | |
| 10 | 5***4 | Тарелка | |
| 11 | 5***8 | Пружина | |
| 12 | С***9 | Шайба | |
| 13 | М***9 | Гайка | |
| 14 | Р***0 | Вилка | |
| 15 | 5***9 | Шплинт | |
| 16 | 2***9 | Шайба | |
| 17 | С***9 | Шайба | |
| 18 | 3***9 | Шплинт | |
| 19 | С***9 | Шайба | |
| 20 | 6***р | Ось | |
| 21 | Р***Б | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
