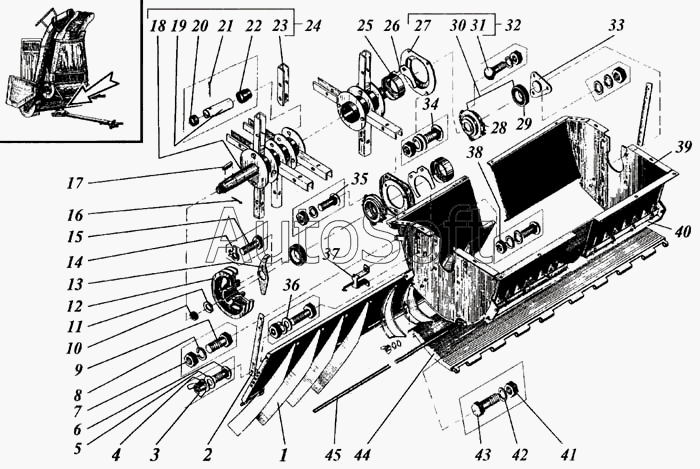

Каталог запасных частей к технике: РСМ Дон 1500А. Блок измельчителя
34
26
27
28
29
30
31
32
32
32
32
33
33
25
35
36
37
38
39
40
41
42
43
44
45
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Разбрасыватель | |
| 2 | Р***А | Планка | |
| 3 | 5***1 | Гайка | |
| 4 | 8***9 | Шайба | |
| 5 | С***9 | Шайба | |
| 6 | М***5 | Болт | |
| 7 | М***9 | Гайка | |
| 8 | 1***9 | Шайба | |
| 9 | М***9 | Болт | |
| 10 | М***9 | Гайка | |
| 11 | С***9 | Шайба | |
| 12 | Р***Б | Шкив диаметр 260 | |
| 13 | Р***А | Флажок | |
| 14 | С***9 | Шайба | |
| 15 | М***9 | Болт | |
| 16 | 6***9 | Шплинт | |
| 17 | 1***0 | Шпонка | |
| 18 | Р***Г | Вал барабана | |
| 19 | Р***Б | Ось | |
| 20 | Р***2 | Втулка | |
| 21 | 5***9 | Шплинт | |
| 22 | Р***А | Втулка | |
| 23 | Р***Б | Молоток | |
| 24 | Р***Г | Барабан молотковый в сборе | |
| 25 | Р***А | Шайба защитная | |
| 26 | Р***0 | Отсекатель | |
| 27 | Р***6 | Фланец | |
| 28 | Н***2 | Корпус подшипника | |
| 29 | 6***7 | Подшипник или 680210А2НК7С27 | |
| 30 | Н***2 | Опора | |
| 31 | Р***0 | Корпус | |
| 32 | Р***А | Фланец или РСМ-10.14.20.170 или РСМ-10.14.20.130А-01 или РСМ-10.14.20.170-01 | |
| 32 | Р***1 | Фланец или РСМ-10.14.20.170 или РСМ-10.14.20.130А или РСМ-10.14.20.170-01 | |
| 32 | Р***0 | Фланец или РСМ-10.14.20.130А или РСМ-10.14.20.130А-01 или РСМ-10.14.20.170-01 | |
| 32 | Р***1 | Фланец или РСМ-10.14.20.170 или РСМ-10.14.20.130А или РСМ-10.14.20.130А-01 | |
| 33 | Р***2 | Колпак или РСМ-10.14.20.421 | |
| 33 | Р***1 | Колпак или РСМ-10.14.20.002 | |
| 34 | М***5 | Болт | |
| 35 | М***0 | Болт | |
| 36 | С***9 | Шайба | |
| 37 | Р***А | Замок | |
| 38 | М***9 | Гайка | |
| 39 | Р***Б | Корпус измельчителя | |
| 40 | Р***0 | Противорежущее устройство | |
| 41 | М***9 | Гайка | |
| 42 | 1***9 | Шайба | |
| 43 | М***9 | Болт | |
| 44 | Р***0 | Заслонка | |
| 45 | Р***А | Шомпол |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
