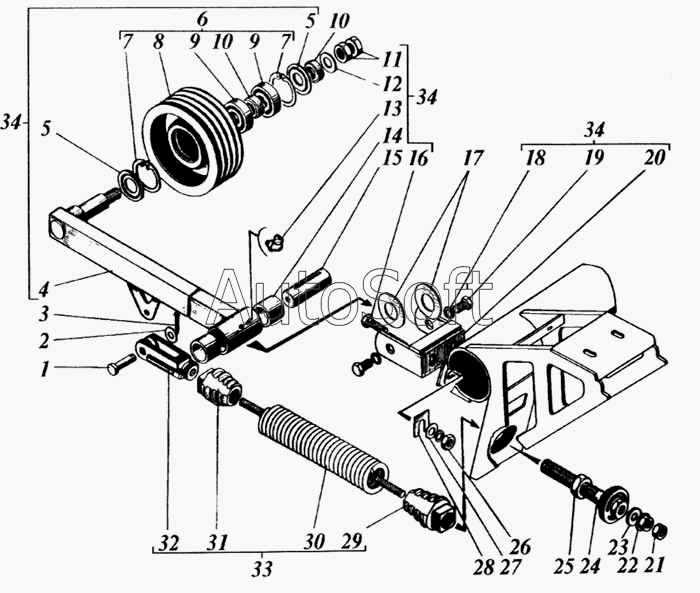

Каталог запасных частей к технике: РСМ Дон 1500А. Натяжное устройство
1
2
3
4
5
5
6
7
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***р | Ось | |
| 2 | С***9 | Шайба | |
| 3 | 3***9 | Шплинт | |
| 4 | Р***В | Рычаг | |
| 5 | Р***9 | Шайба защитная | |
| 6 | Р***Б | Шкив | |
| 7 | С***2 | Кольцо ГОСТ 13943-86 | |
| 8 | Р***В | Шкив специальный | |
| 9 | 1***7 | Подшипник | |
| 9 | 2***7 | Подшипник или 180206К10С27 | |
| 10 | Р***В | Кольцо | |
| 11 | М***9 | Гайка | |
| 12 | С***9 | Шайба | |
| 13 | 2***р | Масленка | |
| 14 | Р***В | Втулка | |
| 15 | Р***2 | Ось | |
| 16 | М***9 | Болт | |
| 17 | С***9 | Шайба | |
| 18 | 1***9 | Шайба | |
| 19 | М***9 | Болт | |
| 20 | Р***0 | Рамка | |
| 21 | М***9 | Гайка | |
| 22 | Р***А | Гайка | |
| 23 | Р***А | Амортизатор | |
| 24 | Р***А | Втулка натяжная | |
| 25 | М***9 | Гайка | |
| 26 | М***9 | Гайка | |
| 27 | С***9 | Шайба | |
| 28 | Р***8 | Прокладка | |
| 29 | Р***1 | Пробка | |
| 30 | Р***Б | Пружина | |
| 31 | Р***А | Пробка | |
| 32 | Р***3 | Вилка | |
| 33 | Р***Г | Пружина | |
| 34 | Р***0 | Натяжник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
