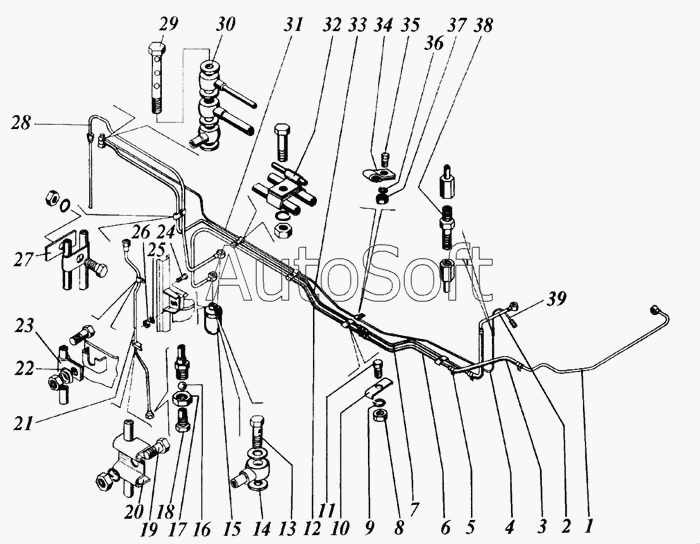

Каталог запасных частей к технике: РСМ Дон 1500А. Топливопровод
1
1
2
3
4
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Топливопровод | |
| 1 | Р***0 | Топливопровод | |
| 2 | Р***0 | Топливопровод | |
| 3 | Р***1 | Трубка | |
| 4 | Р***0 | Топливопровод | |
| 4 | Р***0 | Топливопровод | |
| 5 | 3***А | Хомут | |
| 6 | Р***0 | Топливопровод | |
| 6 | Р***0 | Топливопровод | |
| 7 | Р***0 | Топливопровод | |
| 7 | Р***0 | Топливопровод | |
| 8 | М***9 | Гайка | |
| 9 | 8***9 | Шайба | |
| 10 | Р***1 | Скоба | |
| 11 | М***9 | Болт | |
| 12 | Р***0 | Топливопровод | |
| 12 | Р***0 | Топливопровод | |
| 13 | А***3 | Болт поворотного угольника | |
| 14 | А***2 | Кольцо уплотнительное | |
| 15 | А***2 | Фильтр топливный ФГ-75 грубой очистки | |
| 16 | Ш***0 | Шарик Б14,288-60 | |
| 17 | М***9 | Гайка | |
| 18 | Р***3 | Штуцер | |
| 19 | М***9 | Болт | |
| 20 | Р***А | Прижим | |
| 21 | Р***А | Трубка | |
| 22 | С***9 | Шайба | |
| 23 | 5***3 | Скоба | |
| 24 | М***9 | Болт | |
| 25 | 1***9 | Шайба | |
| 26 | М***9 | Гайка | |
| 27 | Р***2 | Накладка | |
| 28 | Р***В | Трубка | |
| 29 | Р***3 | Болт | |
| 30 | 5***2 | Прокладка | |
| 31 | Р***0 | Топливопровод | |
| 31 | Р***0 | Топливопровод | |
| 32 | 5***2 | Скоба | |
| 33 | Р***Б | Трубка | |
| 33 | Р***0 | Трубка | |
| 34 | 5***2 | Скоба | |
| 35 | М***9 | Болт | |
| 36 | 6***9 | Шайба | |
| 37 | М***9 | Гайка | |
| 38 | 5***1 | Штуцер переходной | |
| 39 | Р***0 | Топливопровод |
