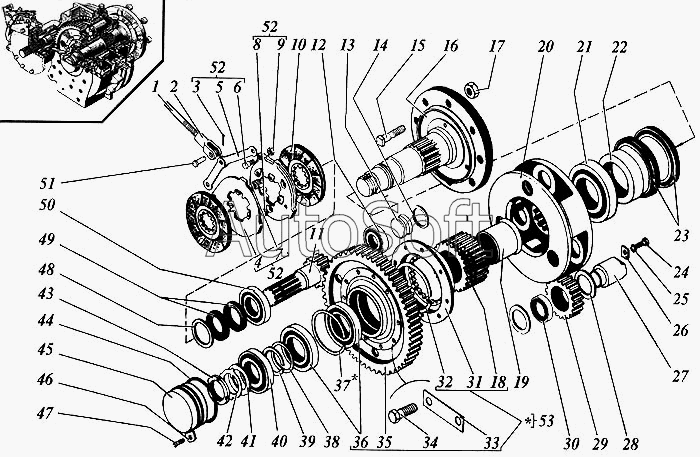

Каталог запасных частей к технике: РСМ Дон 1500А. Редуктор бортовой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-46237 | 3***7 | Болт колеса правый М24х2-6g | |
| 75Ш-16066 | 7***6 | Гайка колеса правая | |
| 1 | 3***7 | Тяга | |
| 2 | М***6 | Вилка | |
| 3 | 3***9 | Шплинт | |
| 4 | 3***8 | Диск | |
| 5 | М***7 | Тяга | |
| 6 | М***6 | Палец | |
| 7 | 3***5 | Пружина | |
| 8 | 2***0 | Шарик | |
| 9 | М***9 | Гайка | |
| 10 | 3***0 | Накладка | |
| 11 | М***А | Вал-шестерня | |
| 12 | 1***М | Подшипник | |
| 13 | М***9 | Пробка | |
| 14 | 0***2 | Кольцо | |
| 15 | 3***2 | Болт колеса левый М24-2LН-6g | |
| 16 | М***А | Ось колеса | |
| 17 | 3***1 | Гайка колеса левая | |
| 18 | М***6 | Шестерня солнечная z=27, m-5 | |
| 19 | М***6 | Втулка | |
| 20 | М***0 | Водило | |
| 21 | 7***9 | Подшипник | |
| 22 | М***3 | Втулка | |
| 23 | 1***1 | Манжета | |
| 24 | М***9 | Болт | |
| 25 | 1***9 | Шайба | |
| 26 | М***5 | Шайба | |
| 27 | М***8 | Ось сателлита | |
| 28 | 3***4 | Шайба | |
| 29 | М***9 | Сателлит | |
| 30 | 6***Е | Подшипник | |
| 31 | М***7 | Муфта соединительная | |
| 32 | 2***5 | Кольцо ГОСТ 13940-86 | |
| 33 | 3***7 | Планка | |
| 34 | М***9 | Болт | |
| 35 | М***1 | Колесо зубчатое z=75, m-5 | |
| 36 | 2***5 | Подшипник | |
| 37 | А***0 | Кольцо ГОСТ 13943-86 | |
| 38 | М***9 | Шайба | |
| 39 | С***5 | Кольцо ГОСТ 13943-86 | |
| 40 | 7***К | Подшипник | |
| 41 | 3***3 | Шайба | |
| 42 | 3***4 | Шайба замочная | |
| 43 | М***9 | Гайка | |
| 44 | 1***2 | Кольцо | |
| 45 | 3***5 | Стакан | |
| 46 | М***4 | Стопор | |
| 47 | М***6 | Винт | |
| 48 | 3***4 | Кольцо | |
| 49 | 1***1 | Манжета | |
| 50 | 4***М | Подшипник | |
| 51 | 6***р | Ось | |
| 52 | М***А | Диск нажимной тормоза | |
| 53 | М***0 | Колесо зубчатое z=75, m=5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
