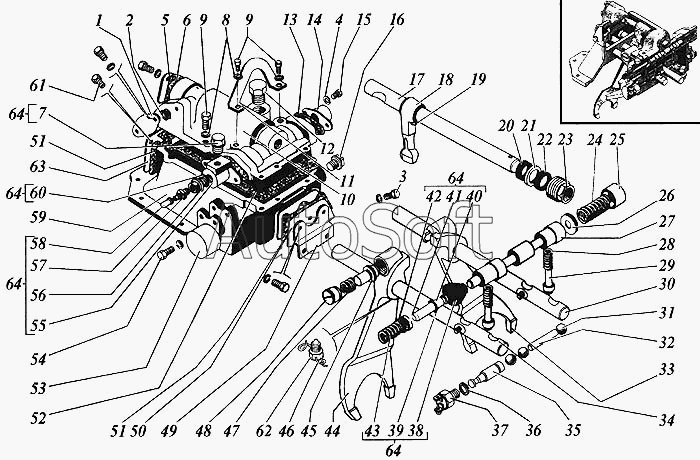

Каталог запасных частей к технике: РСМ Дон 1500А. Механизм переключения коробки диапазонов ведущего моста с гидроприводом
49
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
33
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
64
64
64
17
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***А | Крышка корпуса блокировки | |
| 2 | 0***2 | Кольцо | |
| 3 | М***9 | Болт | |
| 4 | 8***9 | Шайба | |
| 5 | 3***1 | Крышка блокировки | |
| 6 | 3***9 | Прокладка крышки блокировки | |
| 7 | 3***6 | Заглушка | |
| 8 | 1***9 | Шайба | |
| 9 | М***9 | Болт | |
| 10 | 3***9 | Корпус блокировки | |
| 11 | 3***8 | Кронштейн | |
| 12 | 3***9 | Пробка 2-1м.к.36.10кп.Ц9хр | |
| 13 | 3***8 | Прокладка корпуса блокировки | |
| 14 | 3***А | Крышка корпуса блокировки | |
| 15 | М***9 | Болт | |
| 16 | 3***1 | Пробка | |
| 17 | 3***7 | Шток управления | |
| 18 | 3***2 | Рычаг вилок переключения | |
| 19 | 3***6 | Болт штока | |
| 20 | 0***2 | Кольцо | |
| 21 | 3***6 | Шайба уплотнительная штока | |
| 22 | С***5 | Кольцо | |
| 23 | 3***3 | Гайка уплотнительная штока | |
| 24 | 3***1 | Пружина | |
| 25 | 3***А | Втулка ограничительная | |
| 26 | 3***5 | Шайба валика блокировки | |
| 27 | 3***1 | Шток блокировки | |
| 28 | 3***2 | Пружина фиксатора | |
| 29 | 3***3 | Фиксатор штока диапазонов | |
| 30 | 3***0 | Шток нижний переключения диапазонов | |
| 31 | Б***0 | Шарик | |
| 32 | 3***4 | Палец блокировки | |
| 33 | 3***1 | Вилка переключения нижняя | |
| 34 | 3***1 | Шток верхний переключения диапазонов | |
| 35 | 3***0 | Толкатель | |
| 36 | 1***9 | Шайба | |
| 37 | 1***0 | Включатель | |
| 38 | 3***4 | Чехол защитный гидроцилиндра блокировки | |
| 39 | 3***9 | Шайба защитная | |
| 40 | 3***3 | Шток гидроцилиндра блокировки | |
| 41 | Г***4 | Манжета уплотнительная | |
| 42 | 3***8 | Шайба | |
| 43 | Г***2 | Пружина | |
| 44 | 3***1 | Вилка переключения верхняя | |
| 45 | 3***6 | Штифт вилки переключения | |
| 46 | 1***4 | Проволока, см | |
| 47 | 3***7 | Пружина штифта вилки | |
| 48 | 3***8 | Гайка пружинных вилок | |
| 49 | 3***6 | Кронштейн соединительной панели | |
| 50 | 3***1 | Крышка корпуса механизма переключения | |
| 51 | 3***7 | Прокладка крышки корпуса механизма переключения | |
| 52 | 3***7 | Прокладка корпуса блокировки | |
| 53 | 3***5 | Колпак защитный | |
| 54 | М***9 | Болт | |
| 55 | 3***6 | Корпус | |
| 56 | 3***5 | Штуцер | |
| 57 | 5***А | Клапан | |
| 58 | 7***Б | Колпак | |
| 59 | 3***1 | Корпус механизма переключения диапазонов | |
| 60 | 3***8 | Кольцо 43-2 | |
| 61 | М***9 | Болт | |
| 62 | 6***Б | Болт штока | |
| 63 | 3***4 | Крышка корпуса механизма переключения | |
| 64 | 3***0 | Гидроцилиндр блокировки диапазонов механизма переключения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
