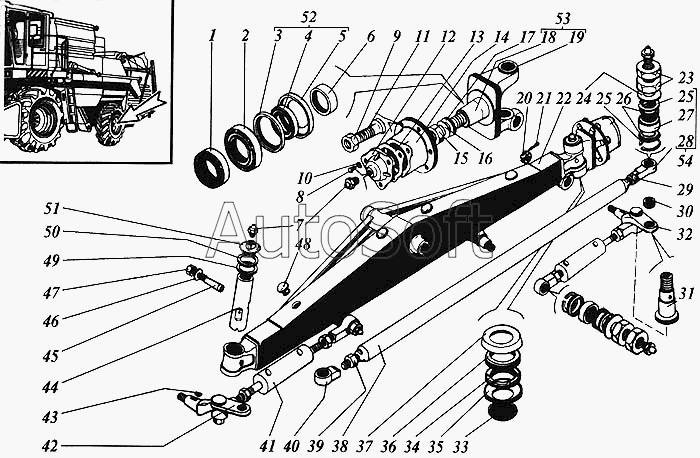

Каталог запасных частей к технике: РСМ Дон 1500А. Мост управляемых колес
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-10.02.02.170А-01 | Р***1 | Шарнир поперечной тяги | |
| РСМ-10.02.02.190-01 | Р***1 | Кулак поворотный правый | |
| 1 | 7***0 | Подшипник | |
| 2 | 7***3 | Подшипник | |
| 3 | Р***5 | Кольцо упорное | |
| 4 | 1***1 | Манжета | |
| 5 | Р***6 | Обойма | |
| 6 | Р***А | Кольцо сальника | |
| 7 | 1***р | Масленка | |
| 8 | М***9 | Болт | |
| 9 | Н***4 | Гайка | |
| 10 | 8***9 | Шайба | |
| 11 | Р***6 | Болт колеса | |
| 12 | Р***А | Колпак ступицы | |
| 13 | Р***1 | Прокладка | |
| 14 | Р***В | Ступица | |
| 15 | Р***А | Гайка | |
| 16 | Р***7 | Шайба | |
| 17 | Р***Б | Втулка | |
| 18 | Р***6 | Кулак поворотный | |
| 18 | Р***1 | Кулак поворотный | |
| 19 | Р***А | Втулка | |
| 20 | М***9 | Гайка | |
| 21 | 6***9 | Шплинт | |
| 22 | Р***А | Балка моста | |
| 22 | Р***А | Балка моста | |
| 23 | М***9 | Гайка | |
| 24 | С***9 | Шайба | |
| 25 | 1***7 | Кольцо | |
| 26 | Р***А | Кольцо | |
| 27 | Ш***0 | Подшипник или ШСП-30 | |
| 27 | Ш***0 | Подшипник или ШС-30 | |
| 28 | Р***А | Корпус шарнира | |
| 29 | М***9 | Гайка | |
| 30 | Р***А | Втулка | |
| 31 | Р***А | Ось | |
| 32 | Р***А | Рычаг | |
| 33 | Р***1 | Заглушка | |
| 34 | Р***8 | Обойма подшипника | |
| 35 | Р***3 | Шайба подшипника | |
| 36 | Р***5 | Шайба опорная | |
| 37 | Р***А | Колпак | |
| 38 | Р***А | Труба | |
| 38 | Р***А | Труба | |
| 39 | М***9 | Гайка | |
| 40 | Р***1 | Корпус шарнира | |
| 41 | Г***1 | Гидроцилиндр или РСМ-12.09.02.010 | |
| 41 | Р***0 | Гидроцилиндр или ГЦ50.200.16.000-01 | |
| 42 | Р***1 | Рычаг | |
| 43 | 1***1 | Шпонка | |
| 44 | Р***А | Шкворень | |
| 45 | Р***А | Клин шкворня | |
| 46 | 1***9 | Шайба | |
| 47 | М***9 | Гайка | |
| 48 | Р***1 | Заглушка | |
| 49 | Р***А | Шайба | |
| 50 | Р***А | Шайба | |
| 51 | Р***А | Крышка | |
| 52 | Р***0 | Сальник с обоймой и манжетой (1,2-75х100-1) ступицы колеса | |
| 53 | Р***0 | Кулак поворотный левый | |
| 54 | Р***А | Шарнир гидроцилиндра поворота и поперечной тяги |
