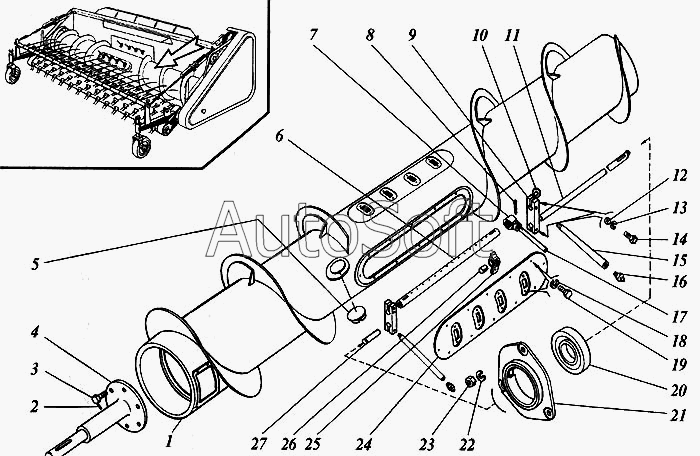

Каталог запасных частей к технике: РСМ Дон 1500А. Шнек платформы
15
27
26
26
25
25
24
23
22
21
21
20
19
18
17
16
1
14
13
12
11
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Шнек в сборе | |
| 1 | Р***2 | Шнек в сборе | |
| 2 | 2***4 | Проволока (см) | |
| 3 | 3***9 | Болт | |
| 4 | Р***4 | Вал шнека | |
| 5 | 3***3 | Крышка | |
| 6 | Р***0 | Труба с заглушками | |
| 7 | Р***7 | Втулка пальца | |
| 8 | Р***7 | Фиксатор | |
| 9 | Р***А | Подвеска | |
| 10 | 6***4 | Шпонка | |
| 11 | Р***7 | Ось шнека правая | |
| 11 | Р***1 | Ось шнека правая | |
| 12 | М***9 | Гайка | |
| 13 | 1***9 | Шайба | |
| 14 | М***9 | Болт | |
| 15 | Р***3 | Трубка | |
| 16 | 1***р | Масленка | |
| 17 | Р***2 | Палец | |
| 18 | 8***9 | Шайба | |
| 19 | М***9 | Болт | |
| 20 | 1***7 | Подшипник | |
| 21 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 21 | Р***1 | Корпус подшипника | |
| 22 | 1***9 | Шайба | |
| 23 | М***9 | Гайка | |
| 24 | Р***5 | Крышка | |
| 25 | Р***0 | Обойма или РСМ-10.08.01.550 | |
| 25 | Р***0 | Обойма или РСМ-10.08.01.530 | |
| 26 | 3***9 | Глазок или 54-00348 | |
| 26 | 5***8 | Глазок или 3518050-10079 | |
| 27 | Р***1 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
