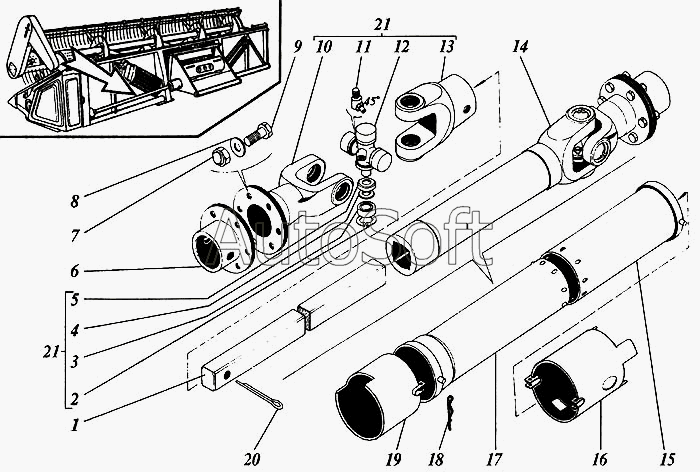

Каталог запасных частей к технике: РСМ Дон 1200. Вал карданный привода жатки
13
21
21
20
19
18
17
17
16
15
15
14
14
14
1
12
11
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Вал | |
| 2 | Н***2 | Кольцо пружинное | |
| 3 | 7***7 | Подшипник | |
| 4 | Н***1 | Кольцо уплотнителя | |
| 5 | Н***1 | Корпус уплотнителя | |
| 6 | 3***А | Ступица или 3518050-16507 | |
| 6 | 3***7 | Ступица или 3518050-11960А | |
| 7 | М***9 | Гайка | |
| 8 | С***9 | Шайба | |
| 9 | М***9 | Болт | |
| 10 | Н***0 | Вилка У-160 | |
| 11 | 2***р | Масленка | |
| 12 | Н***6 | Крестовина | |
| 13 | Н***С | Вилка Л160 | |
| 14 | 0***1 | Шарнир с трубой (Н.051.02.360А НУ 160) | |
| 14 | 0***2 | Шарнир с трубой (Н.051.02.360А НУ 160) | |
| 14 | 0***3 | Шарнир с трубой (Н.051.02.360А НУ 160) | |
| 15 | 3***1 | Кожух правый | |
| 15 | 3***2 | Кожух правый | |
| 16 | 3***1 | Кожух | |
| 17 | 3***А | Кожух левый | |
| 17 | 3***1 | Кожух левый | |
| 18 | 2***9 | Шплинт пружинный | |
| 19 | 3***А | Кожух | |
| 20 | 6***9 | Шплинт | |
| 21 | Н***А | Шарнир ЛУ160 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
