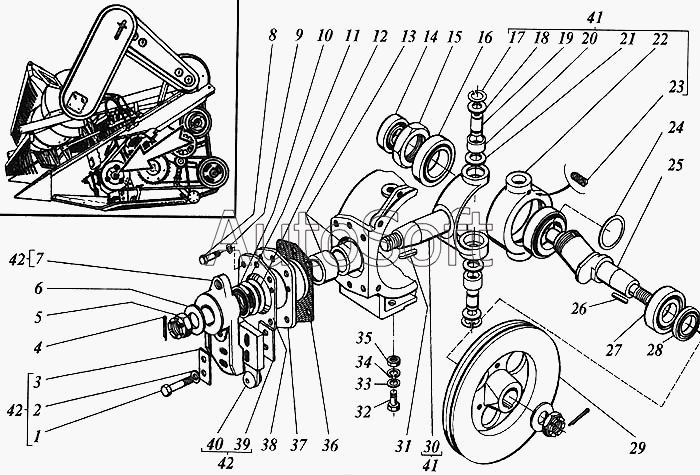

Каталог запасных частей к технике: РСМ Дон 1200. Механизм качающейся шайбы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Болт | |
| 2 | 1***9 | Шайба | |
| 3 | 3***5 | Пластина | |
| 4 | 5***9 | Шплинт | |
| 5 | Н***2 | Гайка | |
| 6 | 3***9 | Шайба специальная | |
| 7 | 3***8 | Рычаг | |
| 8 | М***9 | Болт | |
| 9 | 1***9 | Шайба | |
| 10 | 2***1 | Манжета | |
| 11 | А***5 | Кольцо ГОСТ 13943-68 | |
| 12 | 3***2 | Шайба | |
| 13 | 9***5 | Подшипник | |
| 14 | 1***М | Подшипник | |
| 15 | 3***9 | Гайка М50х1,5-6Н | |
| 16 | 7***А | Подшипник | |
| 17 | В***2 | Кольцо ГОСТ 13943-68 | |
| 18 | 3***1 | Шайба | |
| 19 | 3***6 | Цапфа | |
| 20 | 9***5 | Подшипник | |
| 21 | 3***1 | Шайба | |
| 22 | 3***8 | Шайба | |
| 23 | А***5 | Винт | |
| 24 | 3***7 | Шайба | |
| 25 | 3***2 | Вал | |
| 26 | 1***5 | Шпонка | |
| 27 | 1***М | Подшипник | |
| 28 | 2***1 | Манжета | |
| 29 | 3***5 | Шкив | |
| 30 | 3***5 | Вилка | |
| 31 | 1***5 | Шпонка | |
| 32 | М***9 | Болт | |
| 33 | 1***9 | Шайба | |
| 34 | 1***9 | Шайба | |
| 35 | М***9 | Гайка | |
| 36 | 3***5 | Прокладка | |
| 37 | 3***1 | Опора | |
| 38 | 3***8 | Фланец опорный | |
| 39 | 3***7 | Пластина зубчатая | |
| 40 | 3***1 | Головка рычага | |
| 41 | 3***0 | Шайба с вилкой в сборе | |
| 42 | 3***0 | Рычаг в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
