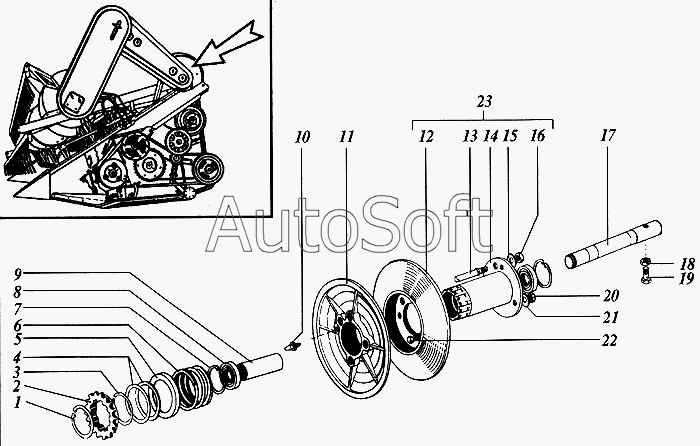

Каталог запасных частей к технике: РСМ Дон 1200. Шкив ведомый вариатора мотовила
1
2
3
4
5
6
7
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***2 | Кольцо | |
| 2 | 3***1 | Звездочка z-18 t-19,05 | |
| 3 | С***8 | Кольцо | |
| 4 | 3***4 | Кольцо | |
| 5 | 3***2 | Обойма | |
| 6 | 3***А | Пружина | |
| 7 | С***2 | Кольцо ГОСТ 13943-86 | |
| 8 | 1***7 | Подшипник или 180206К10С27 | |
| 8 | 1***7 | Подшипник | |
| 9 | 3***8 | Втулка | |
| 10 | 1***р | Масленка | |
| 11 | 3***А | Диск или РСМ-10.08.01.102 | |
| 11 | Р***2 | Диск | |
| 12 | 3***А | Диск или РСМ-10.08.01.106 | |
| 12 | Р***6 | Диск | |
| 13 | Р***8 | Палец | |
| 14 | Р***0 | Ступица | |
| 15 | 1***9 | Шайба | |
| 16 | М***9 | Гайка | |
| 17 | 3***А | Цапфа | |
| 18 | М***9 | Гайка | |
| 19 | В***9 | Винт | |
| 20 | М***9 | Гайка | |
| 21 | 1***9 | Шайба | |
| 22 | М***9 | Болт | |
| 23 | 3***А | Диск неподвижный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
