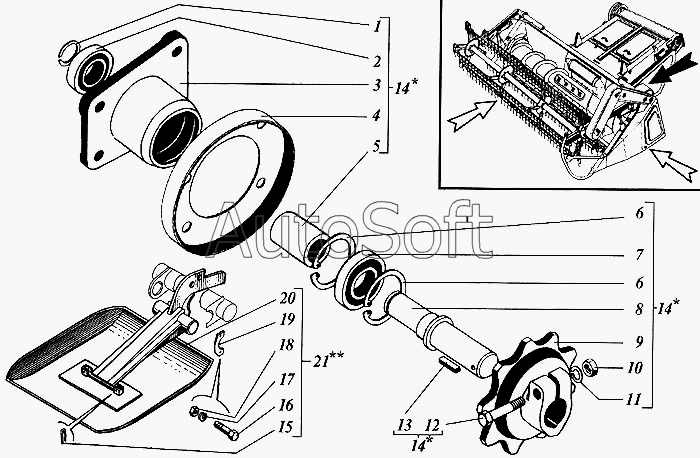

Каталог запасных частей к технике: РСМ Дон 1200. Контрпривод жатки, башмак жатки
10
21
20
19
18
17
16
15
14
14
14
13
12
11
1
9
8
7
7
6
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Кольцо ГОСТ 13942-86 | |
| 2 | 1***7 | Подшипник или 180206К10С27 | |
| 2 | 1***7 | Подшипник | |
| 3 | 3***А | Корпус | |
| 4 | 3***5 | Фланец | |
| 5 | 3***А | Втулка | |
| 6 | С***2 | Кольцо | |
| 7 | 1***7 | Подшипник или 180207К10С27 | |
| 7 | 1***7 | Подшипник или 180207АС17 | |
| 8 | 3***А | Вал | |
| 9 | 3***9 | Звездочка z-19 t-25,4 | |
| 10 | М***9 | Гайка | |
| 11 | 1***9 | Шайба | |
| 12 | М***9 | Болт | |
| 13 | 2***0 | Шпонка | |
| 14 | 3***0 | Контрпривод | |
| 15 | 6***9 | Шплинт | |
| 16 | М***0 | Болт | |
| 17 | 1***9 | Шайба | |
| 18 | М***9 | Гайка | |
| 19 | 4***2 | Ушко | |
| 20 | 3***0 | Башмак | |
| 21 | 3***0 | Башмак жатки |
