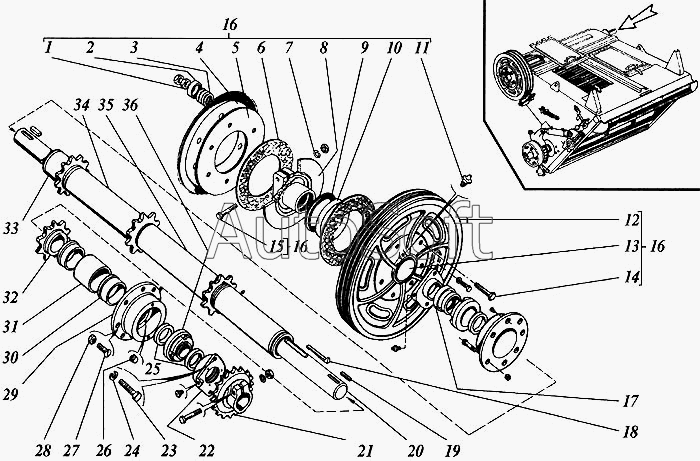

Каталог запасных частей к технике: РСМ Дон 1200. Вал верхний наклонной камеры
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***9 | Гайка | |
| 2 | 3***2 | Шайба | |
| 3 | 5***3 | Пружина | |
| 4 | 3***А | Щиток | |
| 5 | 3***9 | Диск нажимной | |
| 6 | 5***9 | Накладка фрикционная | |
| 7 | 1***9 | Шайба | |
| 8 | 3***А | Ступица трения | |
| 9 | С***5 | Кольцо | |
| 10 | 3***8 | Обойма | |
| 11 | 1***р | Масленка | |
| 12 | 3***А | Шкив 3-х ручьевой | |
| 13 | 3***4 | Втулка | |
| 14 | М***9 | Болт | |
| 15 | М***9 | Болт | |
| 16 | 3***А | Шкив в сборе 3-х ручьевой | |
| 17 | Н***8 | Кольцо распорное | |
| 18 | 6***1 | Шпонка или 61141-01 -02-03 -04 -05 -06 | |
| 18 | 6***1 | Шпонка или 61141 или 61141-02 -03 -04 -05 -06 | |
| 18 | 6***2 | Шпонка или 61141 или 61141-01 -03 -04 -05 -06 | |
| 18 | 6***3 | Шпонка или 61141 или 61141-01 -02 -04 -05 -06 | |
| 18 | 6***4 | Шпонка или 61141 или 61141-01 -02 -03 -05 -06 | |
| 18 | 6***5 | Шпонка или 61141 или 61141-01 -02 -03 -04 -06 | |
| 18 | 6***6 | Шпонка или 61141 или 61141-01 -02 -03 -04 -05 | |
| 19 | 2***0 | Шпонка | |
| 20 | 3***5 | Вал | |
| 21 | 3***0 | Звездочка z-20 t=25,4 | |
| 22 | 3***9 | Крышка подшипника | |
| 23 | М***9 | Болт | |
| 24 | 8***9 | Шайба | |
| 25 | 1***1 | Манжета | |
| 26 | 5***5 | Пробка | |
| 27 | В***9 | Винт | |
| 28 | М***9 | Гайка | |
| 29 | 3***6 | Фланец | |
| 30 | 3***4 | Кольцо | |
| 31 | 3***1 | Кожух | |
| 32 | 3***8 | Звездочка z-10 t=38,0 или 3518060-16486 | |
| 32 | 3***6 | Звездочка z-10 t=38,0 или 3518060-13028 | |
| 33 | 3***А | Кожух | |
| 34 | 3***1 | Кожух | |
| 35 | 3***2 | Кожух | |
| 36 | 1***1 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
