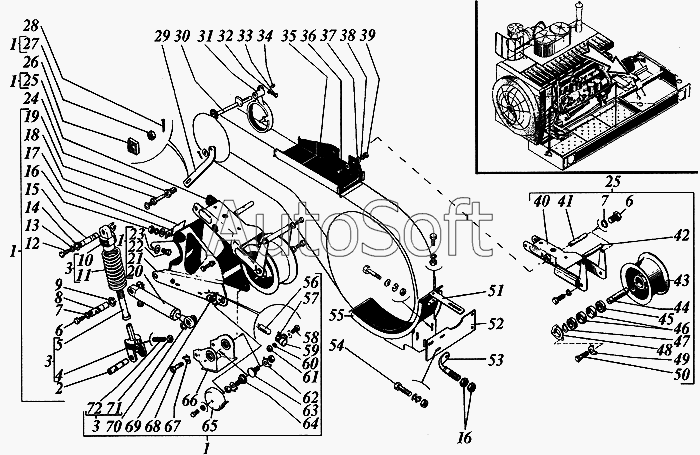

Каталог запасных частей к технике: РСМ Дон 1200. Механизм включения привода молотилки
45
53
52
51
50
49
48
47
46
45
54
44
43
42
41
40
39
38
37
63
72
71
70
69
68
67
66
65
64
36
62
61
60
59
58
57
56
55
9
17
16
16
15
15
14
13
12
11
10
18
8
7
7
6
6
5
4
3
3
3
2
1
27
35
34
33
32
31
30
29
28
1
1
1
1
1
26
25
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Б | Механизм натяжения | |
| 1 | Р***0 | Механизм натяжения | |
| 2 | Р***А | Ось | |
| 3 | Р***0 | Пружина в сборе | |
| 4 | Р***0 | Пробка | |
| 5 | Р***А | Растяжка | |
| 6 | М***9 | Болт | |
| 7 | 1***9 | Шайба | |
| 8 | Р***В | Ось | |
| 9 | С***0 | Кольцо ГОСТ 13942-86 | |
| 10 | Р***2 | Пружина | |
| 11 | Р***В | Пробка | |
| 12 | М***9 | Болт | |
| 13 | 1***9 | Шайба | |
| 14 | С***5 | Кольцо ГОСТ 13942-86 | |
| 15 | Р***В | Ось | |
| 15 | Р***А | Ось | |
| 16 | М***9 | Гайка | |
| 17 | Р***8 | Прокладка | |
| 18 | Р***9 | Прокладка | |
| 19 | Р***А | Ось | |
| 20 | Г***4 | Гидроцилиндр | |
| 21 | Р***Б | Кронштейн | |
| 22 | М***9 | Болт | |
| 23 | С***9 | Шайба | |
| 24 | Р***А | Втулка | |
| 25 | Р***0 | Рычаг натяжной | |
| 26 | Р***1 | Шайба | |
| 27 | М***9 | Гайка | |
| 28 | 3***9 | Шплинт | |
| 29 | Р***4 | Тяга | |
| 30 | Р***А | Подъемник | |
| 31 | Р***0 | Охват | |
| 32 | 1***9 | Шайба | |
| 33 | М***9 | Болт | |
| 34 | 5***0 | Шпонка | |
| 35 | Р***4 | Кожух охватывающий | |
| 36 | М***9 | Болт | |
| 37 | С***9 | Шайба | |
| 38 | 8***9 | Шайба | |
| 39 | М***9 | Гайка | |
| 40 | Р***0 | Рычаг | |
| 41 | Р***А | Ось | |
| 42 | Р***А | Ось | |
| 43 | Р***Б | Шкив | |
| 44 | Р***В | Ось | |
| 45 | 1***7 | Подшипник или 180206К10С27 | |
| 45 | 1***7 | Подшипник | |
| 46 | Р***А | Втулка | |
| 47 | С***0 | Кольцо ГОСТ 13942-86 | |
| 48 | Р***3 | Крышка | |
| 49 | 8***9 | Шайба | |
| 50 | М***9 | Болт | |
| 51 | Р***6 | Полоса | |
| 52 | Р***5 | Кронштейн | |
| 53 | Р***А | Связь | |
| 54 | М***9 | Болт | |
| 55 | Р***0 | Кожух | |
| 56 | Д***2 | Датчик оборотов | |
| 57 | Р***2 | Прокладка | |
| 58 | М***9 | Болт | |
| 59 | Р***9 | Скоба | |
| 60 | 6***9 | Шайба | |
| 61 | М***9 | Гайка | |
| 62 | 1***9 | Шайба | |
| 63 | Р***1 | Ось | |
| 64 | Р***В | Ось | |
| 65 | Р***0 | Экран | |
| 66 | Р***А | Кривошип | |
| 67 | 1***9 | Шайба | |
| 68 | М***9 | Винт | |
| 69 | П***У | Магнитодержатель | |
| 70 | Р***1 | Втулка | |
| 71 | М***9 | Гайка | |
| 72 | В***9 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
