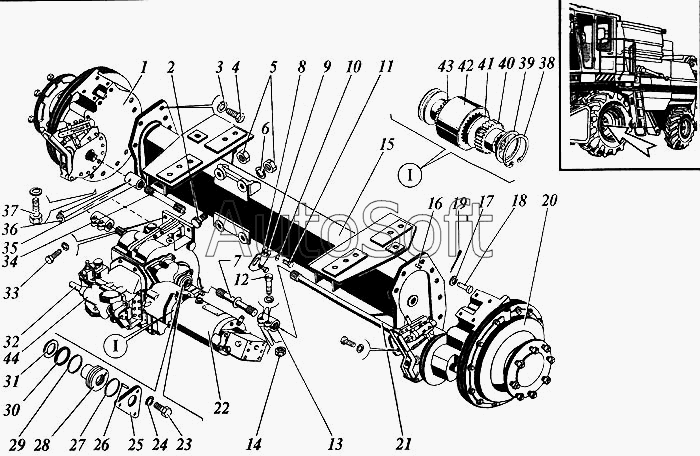

Каталог запасных частей к технике: РСМ Дон 1200. Мост ведущий с гидроприводом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***Ж | Редуктор левый | |
| 2 | 2***9 | Болт | |
| 3 | 2***9 | Шайба | |
| 4 | М***9 | Болт | |
| 5 | М***9 | Гайка | |
| 6 | 1***9 | Шайба | |
| 7 | 3***0 | Полуось с отражателем | |
| 8 | 3***4 | Болт демонтажа коробки диапазонов | |
| 9 | 3***7 | Кронштейн демонтажа коробки диапазонов | |
| 10 | 1***9 | Шайба | |
| 11 | М***9 | Болт | |
| 12 | М***9 | Болт | |
| 13 | 3***5 | Муфта соединительная | |
| 14 | М***9 | Гайка | |
| 15 | 3***0 | Балка моста | |
| 15 | 3***0 | Балка моста | |
| 16 | 3***6 | Штифт | |
| 17 | 3***9 | Шайба | |
| 18 | 6***р | Ось | |
| 18 | 6***р | Ось | |
| 19 | 6***9 | Шплинт | |
| 20 | М***0 | Редуктор правый | |
| 21 | 3***8 | Полуось правая | |
| 22 | М***0 | Гидромотор | |
| 23 | М***9 | Болт | |
| 24 | 8***9 | Шайба | |
| 25 | 3***7 | Крышка полуоси | |
| 26 | 2***0 | Штифт | |
| 27 | 0***2 | Кольцо | |
| 28 | 3***8 | Корпус уплотнителя | |
| 29 | С***8 | Кольцо | |
| 30 | 1***1 | Манжета | |
| 31 | С***5 | Кольцо ГОСТ 13942-86 | |
| 32 | 3***0 | Коробка диапазонов | |
| 33 | М***9 | Болт | |
| 34 | 3***5 | Полуось левая | |
| 35 | 3***7 | Втулка | |
| 36 | 1***р | Масленка | |
| 37 | М***9 | Болт | |
| 38 | С***5 | Кольцо ГОСТ 13943-86 | |
| 39 | 3***5 | Кольцо дистанционное полумуфты | |
| 40 | 3***2 | Полумуфта переднего вала | |
| 41 | 3***4 | Кольцо полумуфты гидромотора | |
| 42 | 3***6 | Втулка шлицевая полумуфты | |
| 43 | 3***3 | Полумуфта гидромотора | |
| 44 | 3***2 | Механизм переключения диапазонов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
