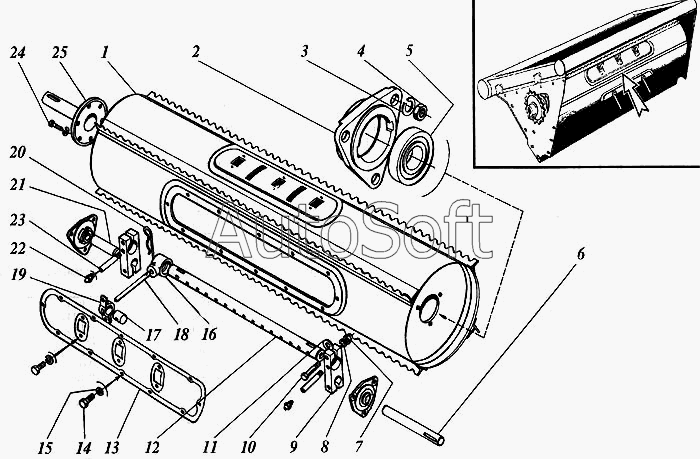

Каталог запасных частей к технике: РСМ Дон 1200. Битер проставки платформы
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | (***А | Остов битера или РСМ-10.08.04.150 | |
| 1 | Р***0 | Остов битера или РСМ-10.08.04.150А | |
| 2 | Н***3 | Корпус подшипника или РСМ-10.27.01.101 | |
| 2 | Р***1 | Корпус подшипника | |
| 3 | 1***9 | Шайба | |
| 4 | М***9 | Гайка | |
| 5 | 1***7 | Подшипник | |
| 6 | Р***7 | Ось битера L=433 мм | |
| 6 | Р***1 | Ось битера L=283 мм | |
| 7 | М***9 | Гайка | |
| 8 | 1***9 | Шайба | |
| 9 | Р***А | Подвеска или 3518060-15089 | |
| 10 | М***9 | Болт | |
| 11 | 6***4 | Шпонка | |
| 12 | Р***А | Труба с заглушками | |
| 13 | 5***6 | Крышка | |
| 14 | М***0 | Болт | |
| 15 | 8***9 | Шайба | |
| 16 | Р***7 | Втулка пальца | |
| 17 | 5***8 | Глазок или 3518050-10079 | |
| 18 | Р***4 | Палец | |
| 19 | Р***0 | Обойма или РСМ-10.08.01.550 | |
| 19 | Р***0 | Обойма или РСМ-10.08.01.530 | |
| 20 | Р***А | Фиксатор или 3518050-16476 | |
| 21 | Р***1 | Ось | |
| 22 | 1***р | Масленка | |
| 23 | Р***3 | Трубка | |
| 24 | М***9 | Болт | |
| 25 | Р***6 | Вал битера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
