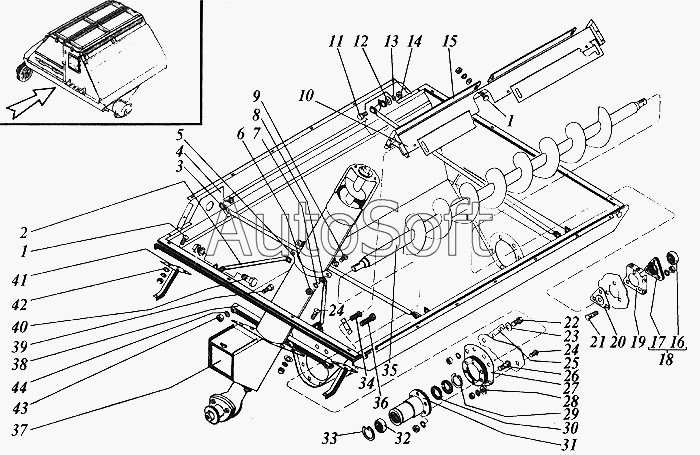

Каталог запасных частей к технике: РСМ Дон 1200Б. Днище бункера
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***0 | Болт | |
| 2 | Р***4 | Растяжка | |
| 3 | Р***Б | Растяжка | |
| 4 | Р***Г | Каркас | |
| 5 | Р***6 | Хомут | |
| 6 | М***9 | Гайка | |
| 7 | 8***9 | Шайба | |
| 8 | Р***1 | Растяжка | |
| 9 | М***9 | Болт | |
| 10 | Р***Б | Кожух шнека | |
| 11 | М***9 | Болт | |
| 12 | С***9 | Шайба | |
| 13 | 1***9 | Шайба | |
| 14 | М***9 | Гайка | |
| 15 | Р***Б | Щиток | |
| 16 | 1***7 | Подшипник или 1680206К7С17 | |
| 16 | 1***7 | Подшипник или 1680206К10С27 | |
| 17 | Н***4 | Корпус подшипника | |
| 18 | Н***0 | Опора (для комбайнов с копнителем) | |
| 19 | Р***Б | Кронштейн | |
| 20 | Р***9 | Шайба защитная | |
| 21 | М***5 | Болт | |
| 22 | М***9 | Болт | |
| 23 | С***9 | Шайба | |
| 24 | М***5 | Болт | |
| 25 | Р***5 | Прокладка | |
| 26 | М***5 | Болт | |
| 27 | Р***А | Фланец | |
| 28 | С***9 | Шайба | |
| 29 | С***5 | Кольцо ГОСТ 13943-86 | |
| 30 | Р***А | Втулка разрезная | |
| 31 | Р***А | Ступица | |
| 32 | 1***7 | Подшипник | |
| 33 | С***5 | Кольцо ГОСТ 13942-86 | |
| 34 | М***9 | Болт | |
| 35 | Р***0 | Шнек | |
| 36 | М***5 | Болт | |
| 37 | Р***Д | Шнек зерновой наклонный | |
| 38 | Р***В | Труба | |
| 39 | М***9 | Болт | |
| 40 | М***9 | Болт | |
| 41 | Р***Б | Кронштейн | |
| 42 | С***9 | Шайба | |
| 43 | М***9 | Гайка | |
| 44 | 1***9 | Шайба |
