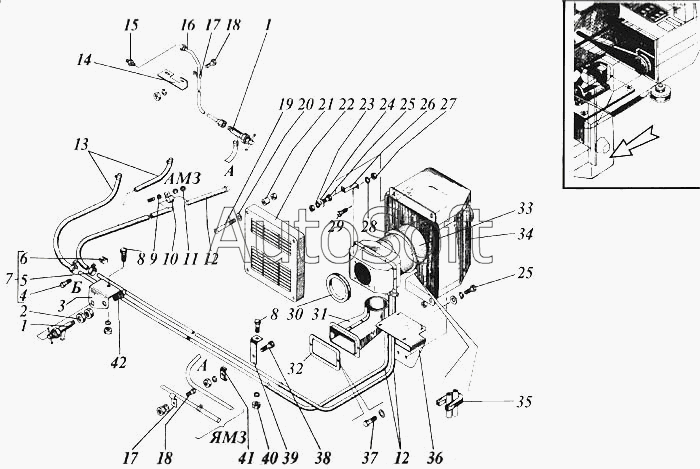

Каталог запасных частей к технике: РСМ Дон 1200Б. Установка отопителя
33
23
24
25
25
26
27
28
29
30
31
32
33
33
22
34
35
35
36
37
38
39
40
41
42
42
12
12
2
3
4
5
6
7
7
8
8
9
10
11
12
1
1
12
13
13
14
15
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***1 | Кран | |
| 2 | М***9 | Гайка | |
| 3 | Р***А | Кронштейн | |
| 4 | М***6 | Болт | |
| 5 | А***1 | Лента | |
| 6 | А***3 | Гайка | |
| 7 | 5***9 | Хомут (кроме двигателя ЯМЗ) | |
| 7 | Х***) | Хомут (для двигателя ЯМЗ) | |
| 8 | М***9 | Болт | |
| 9 | 1***9 | Шайба | |
| 10 | Р***1 | Скоба (для АМЗ) | |
| 11 | М***9 | Гайка | |
| 12 | Р***1 | Рукав L-2000 мм 16х25-16 для СМД | |
| 12 | Р***З | Рукав L-2000 мм 16х25-16 для АМЗ | |
| 12 | Р***З | Рукав L-2000 мм 16х25-16 для ЯМЗ | |
| 13 | Р***6 | Рукав L-1000 мм 16х25-16 для СМД | |
| 13 | Р***З | Рукав L-1000 мм 16х25-16 для АМЗ | |
| 14 | Р***1 | Опора (для ЯМЗ) | |
| 15 | Р***2 | Переходник (для ЯМЗ) | |
| 16 | Р***0 | Трубопровод (для ЯМЗ) | |
| 17 | Р***1 | Скоба (для ЯМЗ) | |
| 18 | М***9 | Болт | |
| 19 | Р***А | Винт | |
| 20 | С***9 | Шайба | |
| 21 | Р***6 | Втулка | |
| 22 | Р***А | Щиток | |
| 23 | 8***9 | Шайба | |
| 24 | С***9 | Шайба | |
| 25 | М***9 | Болт | |
| 26 | Р***4 | Растяжка | |
| 27 | М***9 | Гайка | |
| 28 | 5***9 | Шайба (кол-во деталей - по потребности) | |
| 29 | В***9 | Винт | |
| 30 | Р***4 | Кольцо | |
| 31 | Р***0 | Дефлектор | |
| 32 | Р***3 | Прокладка | |
| 33 | О***3 | Отопитель | |
| 33 | О***4 | Отопитель "У" | |
| 33 | О***5 | Отопитель "Т" | |
| 34 | Р***0 | Кожух | |
| 35 | 8***5 | Уплотнение или РСМ-10.04.24.005 | |
| 35 | Р***5 | Уплотнение или 88.45.295 | |
| 36 | Р***0 | Кронштейн | |
| 37 | М***9 | Болт | |
| 38 | М***9 | Болт | |
| 39 | Р***7 | Кронштейн | |
| 40 | М***9 | Гайка | |
| 41 | Р***1 | Скоба (кроме двигателя ЯМЗ) | |
| 42 | Р***0 | Тройник (кроме двигателя ЯМЗ) | |
| 42 | Р***0 | Тройник (кроме двигателя ЯМЗ) |
