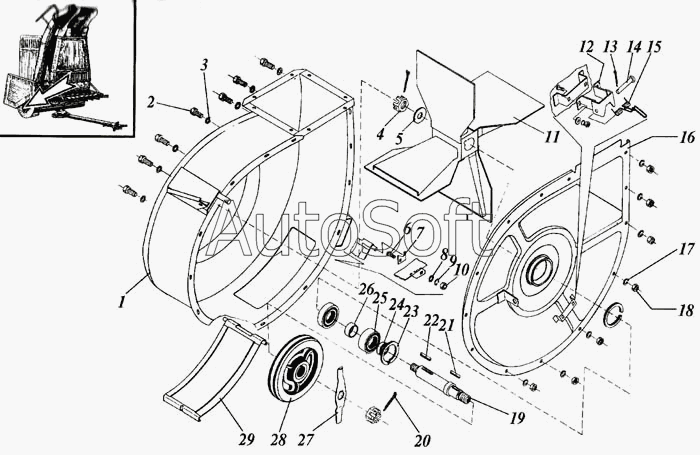

Каталог запасных частей к технике: РСМ Дон 1200Б. Вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Кожух | |
| 2 | М***9 | Болт | |
| 3 | С***9 | Шайба | |
| 4 | М***9 | Гайка | |
| 5 | С***9 | Шайба | |
| 6 | М***0 | Болт | |
| 7 | Р***1 | Зацеп | |
| 8 | С***9 | Шайба | |
| 9 | 6***9 | Шайба | |
| 10 | М***9 | Гайка | |
| 11 | Р***0 | Крылач | |
| 12 | Р***0 | Кронштейн | |
| 13 | 2***9 | Шплинт | |
| 14 | 6***р | Ось | |
| 15 | Р***9 | Пружина | |
| 16 | Р***0 | Крышка вентилятора | |
| 17 | 8***9 | Шайба | |
| 18 | М***9 | Гайка | |
| 19 | Р***1 | Вал | |
| 20 | 5***9 | Шплинт | |
| 21 | 8***2 | Шпонка | |
| 22 | 1***0 | Шпонка | |
| 23 | С***2 | Кольцо ГОСТ 13943-86 | |
| 24 | Р***4 | Втулка (для комбайнов с копнителем) | |
| 25 | 1***7 | Подшипник | |
| 25 | 2***7 | Подшипник или 180206К10С27 | |
| 26 | Р***3 | Втулка | |
| 27 | Р***А | Флажок | |
| 28 | Р***1 | Шкив диаметр 300 мм | |
| 29 | Р***0 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
