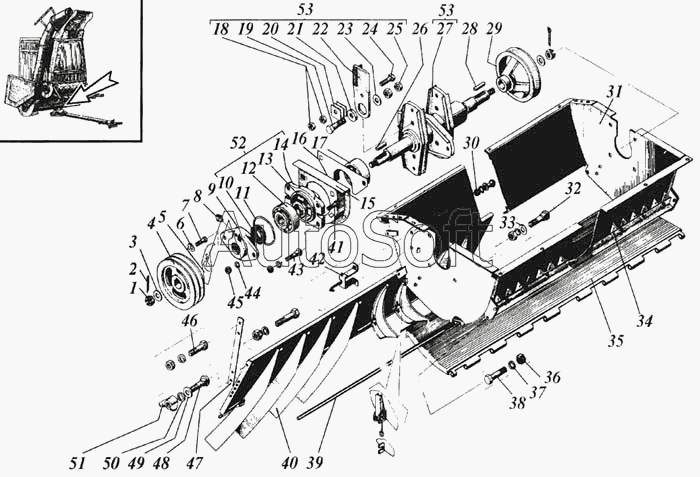

Каталог запасных частей к технике: РСМ Дон 1200Б. Блок измельчителя
41
31
31
32
33
34
34
35
35
36
37
38
39
39
40
40
30
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
53
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РСМ-10Б.14.56.501-01 | Р***1 | Пластина | |
| 1 | М***9 | Гайка | |
| 2 | 6***9 | Шплинт | |
| 3 | С***9 | Шайба | |
| 4 | Р***2 | Шкив | |
| 5 | Р***2 | Флажок | |
| 6 | С***9 | Шайба | |
| 7 | М***9 | Болт | |
| 8 | 2***р | Масленка | |
| 9 | 4***0 | Крышка подшипника | |
| 10 | 1***1 | Манжета | |
| 11 | 4***1 | Кольцо распорное | |
| 12 | 1***К | Подшипник | |
| 13 | Н***1 | Шайба защитная | |
| 14 | 4***9 | Корпус подшипника | |
| 15 | Р***1 | Фланец | |
| 16 | Р***0 | Отсекатель | |
| 17 | Р***1 | Шайба защитная | |
| 18 | М***9 | Гайка | |
| 19 | М***9 | Болт | |
| 20 | Р***1 | Пластина | |
| 21 | Р***2 | Втулка | |
| 22 | Р***0 | Нож | |
| 23 | С***9 | Шайба | |
| 24 | М***9 | Болт | |
| 25 | М***9 | Гайка | |
| 26 | 1***3 | Шпонка | |
| 27 | Р***0 | Вал | |
| 27 | Р***0 | Вал | |
| 28 | 1***0 | Шпонка | |
| 29 | Р***1 | Шкив | |
| 30 | М***9 | Гайка | |
| 31 | Р***0 | Корпус | |
| 31 | Р***0 | Корпус | |
| 32 | М***0 | Шпилька | |
| 33 | С***9 | Шайба | |
| 34 | Р***0 | Противорежущее устройство | |
| 34 | Р***0 | Противорежущее устройство | |
| 35 | Р***0 | Заслонка | |
| 35 | Р***0 | Заслонка | |
| 36 | М***9 | Гайка | |
| 37 | 1***9 | Шайба | |
| 38 | М***9 | Болт | |
| 39 | Р***А | Шомпол | |
| 39 | Р***А | Шомпол | |
| 40 | Р***0 | Разбрасыватель | |
| 40 | Р***0 | Разбрасыватель | |
| 41 | М***9 | Болт | |
| 42 | Р***0 | Замок | |
| 43 | М***0 | Болт | |
| 44 | 1***9 | Шайба | |
| 45 | М***9 | Гайка | |
| 46 | М***9 | Болт | |
| 47 | Р***А | Планка | |
| 48 | М***5 | Болт | |
| 49 | С***9 | Шайба | |
| 50 | 8***9 | Шайба | |
| 51 | 5***1 | Гайка | |
| 52 | Р***0 | Подшипник в сборе | |
| 53 | Р***0 | Барабан в сборе или РСМ-10Б.14.56.010-01 | |
| 53 | Р***1 | Барабан в сборе (для измельчителя-разбрасывателя ) или РСМ-10Б.14.56.010 | |
| 53 | Р***0 | Барабан в сборе или РСМ-8Б.14.56.010-01 (для измельчителя-разбрасывателя ) | |
| 53 | Р***1 | Барабан в сборе (для измельчителя-разбрасывателя ) или РСМ-8Б.14.56.010 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
