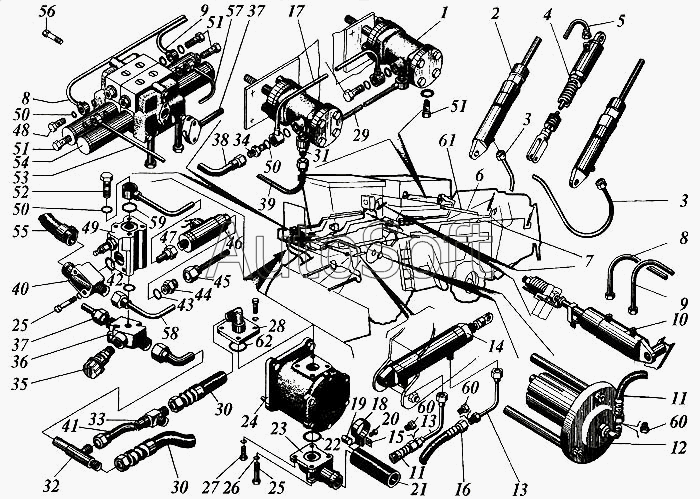

Каталог запасных частей к технике: РСМ Дон 1200Б. Гидрооборудование комбайна с уст. двигателей СМД-31А и СМД-23
48
34
35
36
37
37
37
38
39
40
41
42
43
44
45
46
47
33
49
50
50
50
51
51
51
52
53
54
54
55
56
57
58
59
60
60
60
61
62
17
2
3
3
4
5
6
7
8
8
9
9
10
11
11
12
13
13
14
15
16
1
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***В | Вибратор | |
| 2 | 5***5 | Гидроцилиндр | |
| 3 | Р***0 | Трубопровод | |
| 4 | Г***1 | Гидроцилиндр | |
| 5 | Р***В | Трубопровод | |
| 6 | Р***В | Трубопровод | |
| 7 | Р***Г | Трубопровод | |
| 8 | Р***1 | Трубопровод | |
| 9 | Р***А | Трубопровод | |
| 10 | Г***0 | Гидроцилиндр | |
| 11 | Н***0 | Рукав высокого давления П-8 армированный | |
| 12 | Р***0 | Гидроцилиндр | |
| 13 | Р***0 | Трубопровод | |
| 14 | Г***2 | Гидроцилиндр | |
| 15 | 5***1 | Шайба | |
| 16 | Н***0 | Рукав высокого давления П-8 армированный | |
| 17 | Р***А | Трубопровод | |
| 18 | Р***4 | Лента | |
| 19 | 5***9 | Гайка | |
| 20 | М***5 | Болт | |
| 21 | Р***2 | Рукав | |
| 22 | 0***2 | Кольцо уплотнительное | |
| 23 | Р***0 | Муфта угловая | |
| 24 | Н***3 | Насос | |
| 25 | М***9 | Болт | |
| 26 | 8***9 | Шайба | |
| 27 | М***9 | Болт | |
| 28 | Р***А | Фланец угловой | |
| 29 | Р***А | Трубопровод | |
| 30 | Н***0 | Рукав высокого давления П-16 армированный | |
| 31 | Р***1 | Болт-штуцер | |
| 32 | Р***Б | Трубопровод | |
| 33 | Р***В | Трубопровод | |
| 34 | Р***8 | Болт-штуцер | |
| 35 | Н***0 | Полумуфта наружная | |
| 36 | Р***А | Фланец | |
| 37 | Р***Б | Трубопровод | |
| 37 | Р***0 | Трубопровод | |
| 38 | Р***0 | Трубопровод | |
| 39 | Р***0 | Трубопровод | |
| 40 | Р***Б | Фланец | |
| 41 | Р***0 | Трубопровод | |
| 42 | 0***2 | Кольцо уплотнительное | |
| 43 | 0***2 | Кольцо уплотнительное | |
| 44 | Р***7 | Штуцер ввертной | |
| 45 | Р***0 | Трубопровод | |
| 46 | 1***В | Гидроклапан с электромагнитным управлением | |
| 47 | Р***Б | Трубопровод | |
| 48 | 5***5 | Болт | |
| 49 | К***0 | Гидроклапан напорный | |
| 50 | 0***2 | Уплотнительное кольцо | |
| 51 | 5***7 | Болт | |
| 52 | 5***6 | Болт | |
| 53 | Р***А | Трубопровод | |
| 54 | 2***0 | Электрогидрораспределитель или 73.00.00.000В | |
| 54 | 7***В | Электрогидрораспределитель или 2РЭ50-00 | |
| 55 | Р***6 | Рукав | |
| 56 | М***9 | Болт | |
| 57 | Р***А | Трубопровод | |
| 58 | Р***0 | Трубопровод | |
| 59 | 0***2 | Уплотнительное кольцо | |
| 60 | Р***0 | Дроссель | |
| 61 | Р***0 | Трубопровод | |
| 62 | 0***2 | Уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
