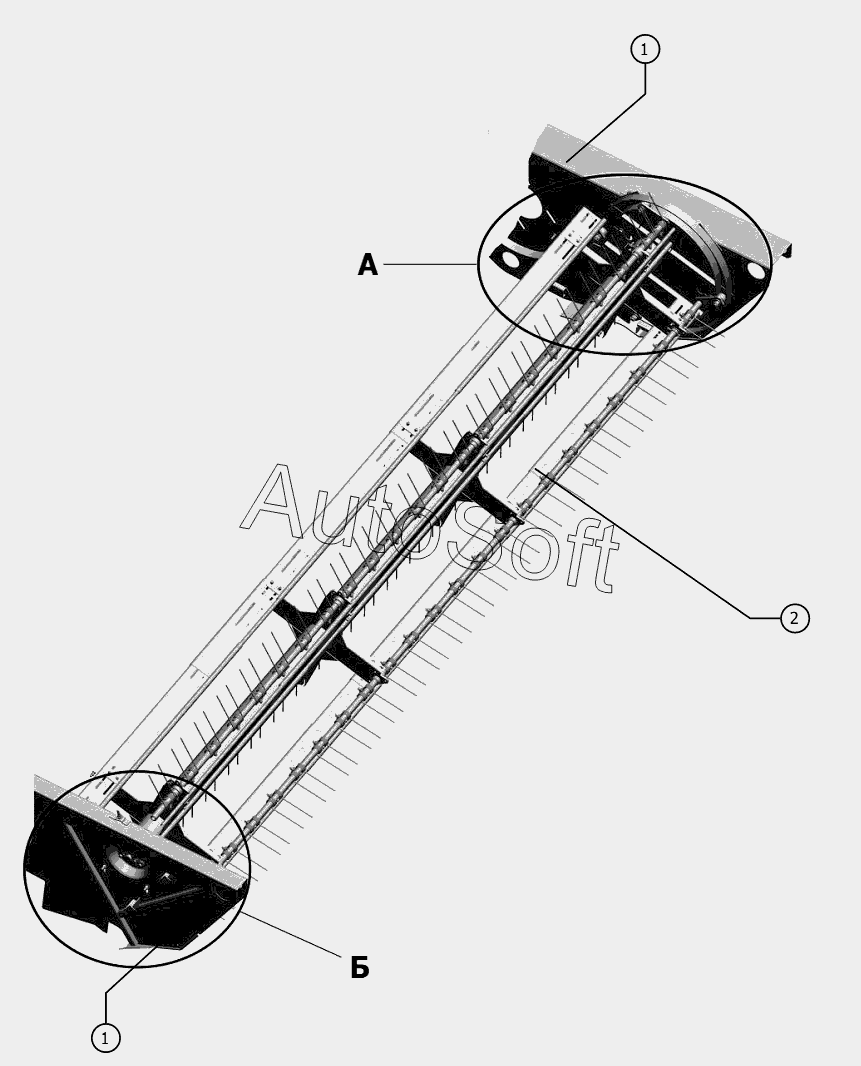

Каталог запасных частей к технике: РСМ Жатка РСМ-100.70, 1401.70 (2007). Мотовило
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Каркас | |
| 2 | Р***В | Мотовило | |
| 3 | Ш***5 | Шпонка 2-10x8x105 | |
| 4 | Р***0 | Защита | |
| 5 | Б***9 | Болт М10-6gx40.88.35.019 | |
| 6 | Г***9 | Гайка М10-6H.6.019 | |
| 7 | Б***9 | Болт М12-6gx40.88.35.019 | |
| 8 | Ш***9 | Шайба C 12.01.019 | |
| 9 | Р***0 | Дорожка | |
| 10 | Р***0 | Болт | |
| 11 | Р***1 | Шайба сферическая | |
| 12 | Ш***9 | Шайба 12Т.65Г.019 | |
| 13 | Г***9 | Гайка М12-6H.6.019 | |
| 14 | 5***5 | Корпус подшипника | |
| 15 | 1***8 | Подшипник 1680208 ЕК10Т2С17 | |
| 16 | Р***0 | Тяга | |
| 17 | Б***9 | Болт М10-6gx50.88.35.019 | |
| 18 | Ш***9 | Шайба 10Т.65Г.019 | |
| 19 | Ш***9 | Шплинт 3,2x20.019 | |
| 20 | Ш***9 | Шайба С.10.01.019 | |
| 21 | Р***0 | Пластина | |
| 22 | Б***9 | Болт М10х90.46.019 | |
| 23 | 5***1 | Диск нажимной | |
| 24 | 5***9 | Накладка фрикционная | |
| 25 | М***р | Маслёнка 2.3.90.Ц6.хр | |
| 26 | Б***9 | Болт М12x1,25-6gx75.88.35.019 | |
| 27 | 3***А | Диск ведущий | |
| 28 | Г***9 | Гайка М12х1,25-6H.6.019 | |
| 29 | 3***Б | Звездочка z-50 t-19,05 | |
| 30 | К***5 | Кольцо СП-80-67-5 | |
| 31 | 5***2 | Обойма | |
| 32 | 5***А | Втулка | |
| 33 | 3***А | Звездочка z-50 t-19,05 в сборе | |
| 34 | Ж***2 | Пружина | |
| 35 | Ш***9 | Шайба C 10х3.01.019 | |
| 36 | Г***9 | Гайка М10-6H.04.019 | |
| 37 | 3***А | Устройство предохранительное мотовила | |
| 38 | 1***8 | Подшипник 1680208 ЕК10Т2С17 | |
| 39 | Р***0 | Опора | |
| 40 | Р***А | Опора | |
| 41 | Ш***9 | Шайба С.16х1,4.01.019 | |
| 42 | Ш***9 | Шайба С.14.01.019 | |
| 43 | Ш***9 | Шплинт 4x22.019 | |
| 44 | Р***0 | Тяга |
