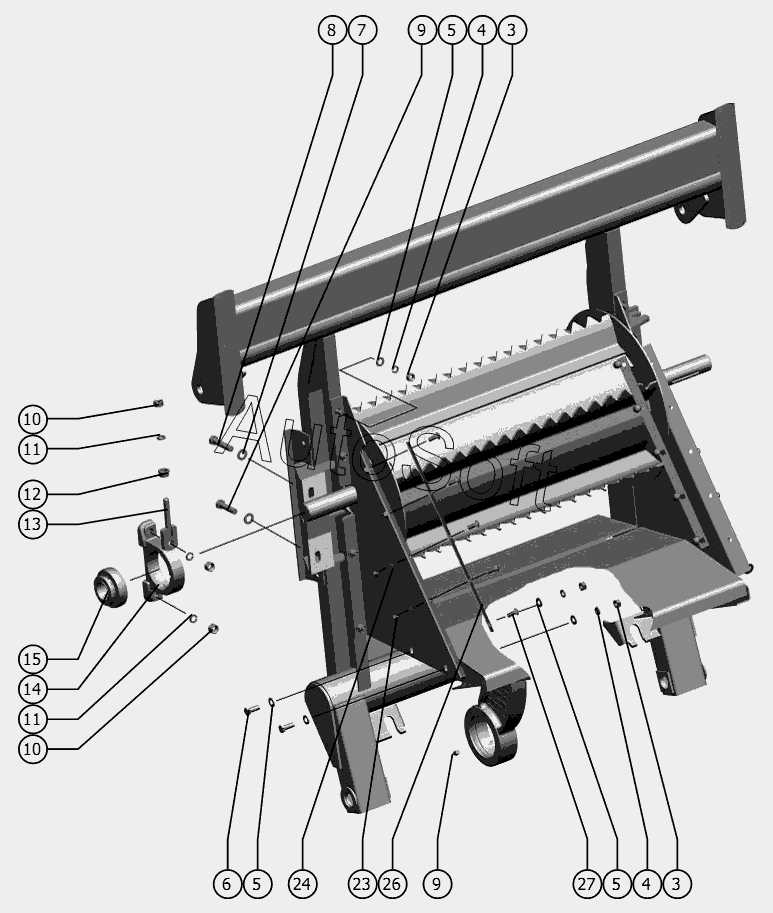

Каталог запасных частей к технике: РСМ Жатка РСМ-100.70, 1401.70 (2007). Проставка РСМ-100.70.02.000Г
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
11
10
10
9
9
8
7
6
5
5
5
4
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***Г | Каркас | |
| 2 | Р***0 | Битер | |
| 3 | Г***9 | Гайка М10-6H.6.019 | |
| 4 | Ш***9 | Шайба 10Т.65Г.019 | |
| 5 | Ш***9 | Шайба С.10.01.019 | |
| 6 | Б***9 | Болт М10-6gx25.88.35.019 | |
| 7 | Ш***9 | Шайба С.12х2.01.019 | |
| 8 | Б***9 | Болт М12-6gx60.88.35.019 | |
| 9 | Б***9 | Болт М12-6gx50.88.35.019 | |
| 10 | Г***9 | Гайка М12-6H.6.019 | |
| 11 | Ш***9 | Шайба 12Т.65Г.019 | |
| 12 | Р***4 | Втулка | |
| 13 | Р***0 | Тяга | |
| 14 | Р***3 | Корпус подшипника | |
| 15 | 1***7 | Подшипник | |
| 16 | Р***1 | Шпонка контрольная | |
| 17 | Р***0 | Устройство предохранительное шнека | |
| 18 | Р***А | Звездочка натяжная | |
| 19 | М***р | Маслёнка 1.3.Ц6.хр | |
| 20 | Р***5 | Палец | |
| 21 | Р***6 | Ролик | |
| 22 | Ш***9 | Шплинт 5x36.019 | |
| 23 | Г***9 | Гайка М8-6H.6.019 | |
| 24 | Ш***9 | Шайба 8Т.65Г.019 | |
| 25 | Р***1 | Ремень | |
| 26 | Р***2 | Полоса | |
| 27 | Б***0 | Болт M8x20 |
