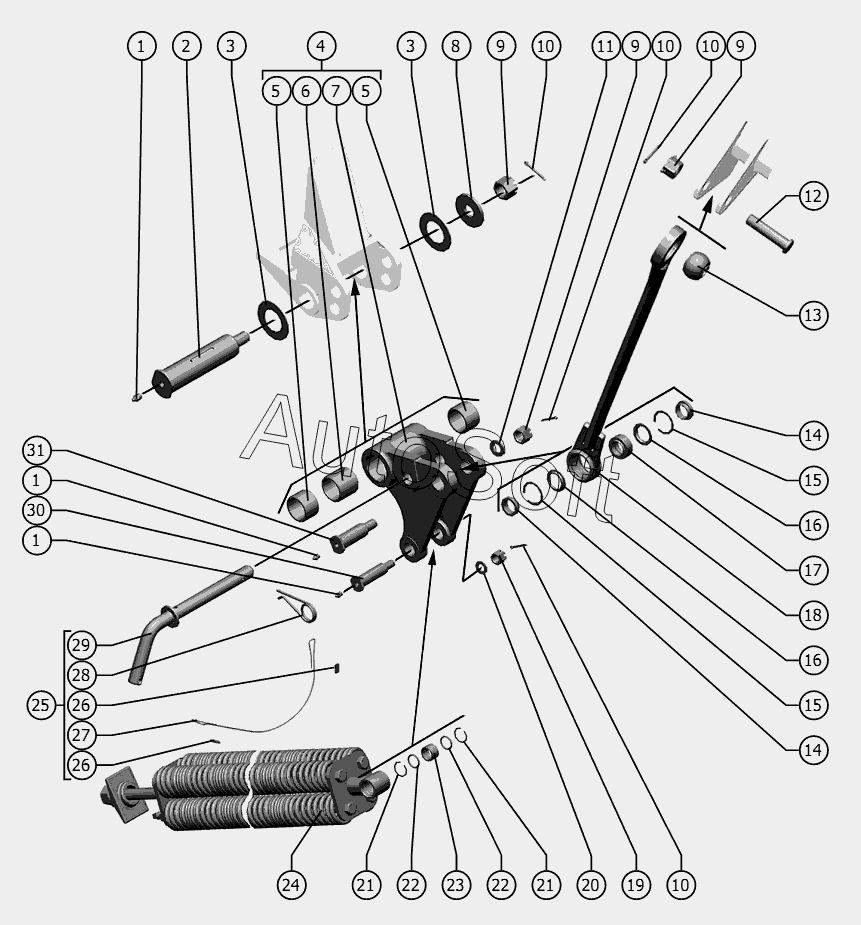

Каталог запасных частей к технике: РСМ Жатка РСМ-100.70, 1401.70 (2007). Механизм уравновешивания РСМ-100.70.00.050
16
16
31
30
29
28
27
26
26
25
24
23
22
22
21
21
20
19
18
17
1
1
15
15
14
14
13
12
11
10
10
10
10
9
9
9
8
7
6
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***6 | Маслёнка 1.2.Ц6 | |
| 2 | Р***9 | Ось рычага | |
| 3 | Р***5 | Шайба | |
| 4 | Р***0 | Рычаг | |
| 5 | 9***0 | Подшипник | |
| 6 | 3***А | Втулка | |
| 7 | Р***2 | Рычаг | |
| 8 | Ш***9 | Шайба С 20x5.01.019 | |
| 9 | Г***9 | Гайка М20-6Н.6.019 | |
| 10 | Ш***6 | Шплинт 4x36 | |
| 11 | Ш***9 | Шайба С.20хЗ,9.01.019 | |
| 12 | Р***3 | Ось | |
| 13 | 5***А | Кольцо сферическое | |
| 14 | Р***9 | Втулка | |
| 15 | К***7 | Кольцо С47 | |
| 16 | Р***А | Кольцо | |
| 17 | Ш***0 | Подшипник ШСП30 | |
| 18 | Р***0 | Подвеска | |
| 19 | Г***9 | Гайка М16-6Н.6.019 | |
| 20 | Ш***9 | Шайба С.16.01.019 | |
| 21 | К***2 | Кольцо С32 | |
| 22 | К***2 | Кольцо 025-031-36-2-2 | |
| 23 | 9***К | Подшипник | |
| 24 | Р***0 | Блок пружин | |
| 25 | 3***Б | Штырь со шплинтом | |
| 26 | Р***А | Трубка | |
| 27 | Р***3 | Поводок | |
| 28 | 4***2 | Шплинт | |
| 29 | 3***0 | Штырь | |
| 30 | Р***1 | Ось | |
| 31 | Р***3 | Ось рычага |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
