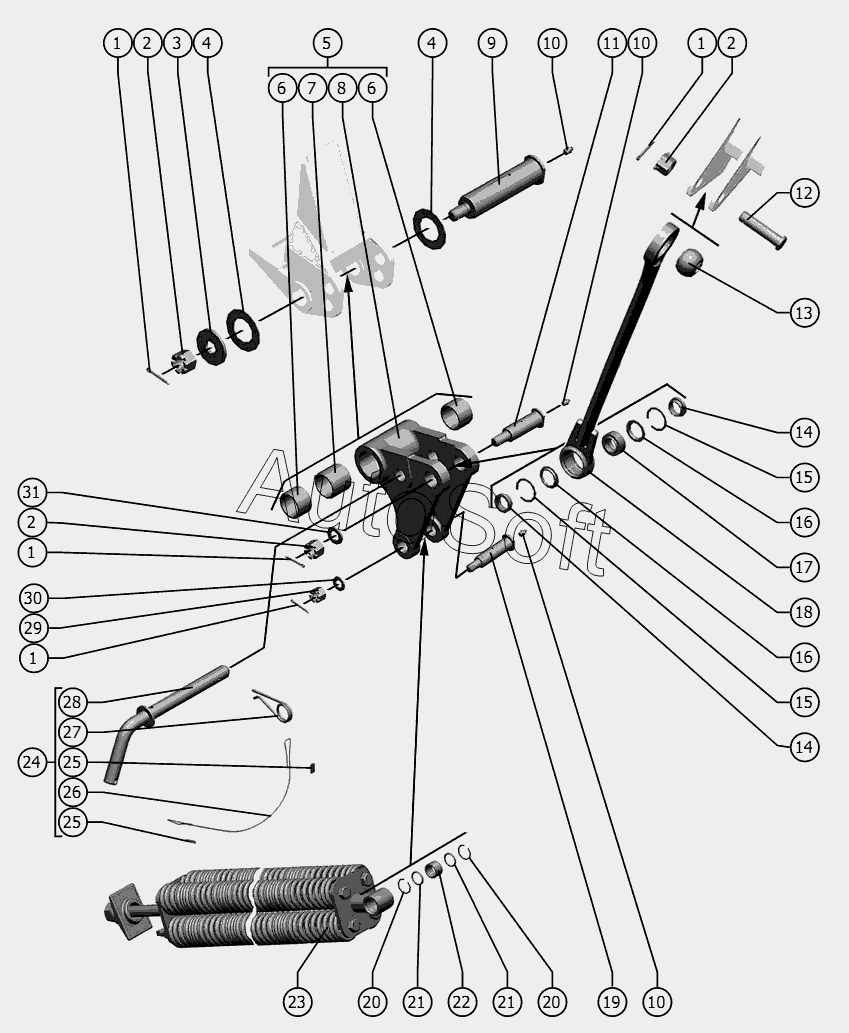

Каталог запасных частей к технике: РСМ Жатка РСМ-100.70, 1401.70 (2007). Механизм уравновешивания 1401.70.00.050
1
1
1
2
2
3
4
4
5
6
6
7
8
9
10
10
10
11
12
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***6 | Шплинт 4x36 | |
| 2 | Г***9 | Гайка М20-6H.6.019 | |
| 3 | Ш***9 | Шайба C 20х5.01.019 | |
| 4 | Р***5 | Шайба | |
| 5 | Р***0 | Рычаг | |
| 6 | 9***0 | Подшипник | |
| 7 | 3***А | Втулка | |
| 8 | Р***2 | Рычаг | |
| 9 | Р***9 | Ось рычага | |
| 10 | М***6 | Маслёнка 1.2.Ц6 | |
| 11 | Р***3 | Ось рычага | |
| 12 | Р***3 | Ось | |
| 13 | 5***А | Кольцо сферическое | |
| 14 | Р***9 | Втулка | |
| 15 | К***7 | Кольцо C47 | |
| 16 | Р***А | Кольцо | |
| 17 | Ш***0 | Подшипник ШСП30 | |
| 18 | Р***0 | Подвеска | |
| 19 | Р***1 | Ось | |
| 20 | К***2 | Кольцо C32 | |
| 21 | К***2 | Кольцо 025-031-36-2-2 | |
| 22 | 9***К | Подшипник | |
| 23 | Р***0 | Блок пружин | |
| 24 | 3***Б | Штырь со шплинтом | |
| 25 | Р***А | Трубка | |
| 26 | Р***3 | Поводок | |
| 27 | 4***2 | Шплинт | |
| 28 | 3***0 | Штырь | |
| 29 | Г***9 | Гайка М16-6H.6.019 | |
| 30 | Ш***9 | Шайба С.16.01.019 | |
| 31 | Ш***9 | Шайба С.20х3,9.01.019 |
