Каталог запасных частей к технике: РСМ Жатка РСМ-100.70, 1401.70 (2007). Жатка для уборки трав
1
1
1
2
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
33
33
34
34
34
35
35
35
36
37
38
38
39
40
41
41
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111

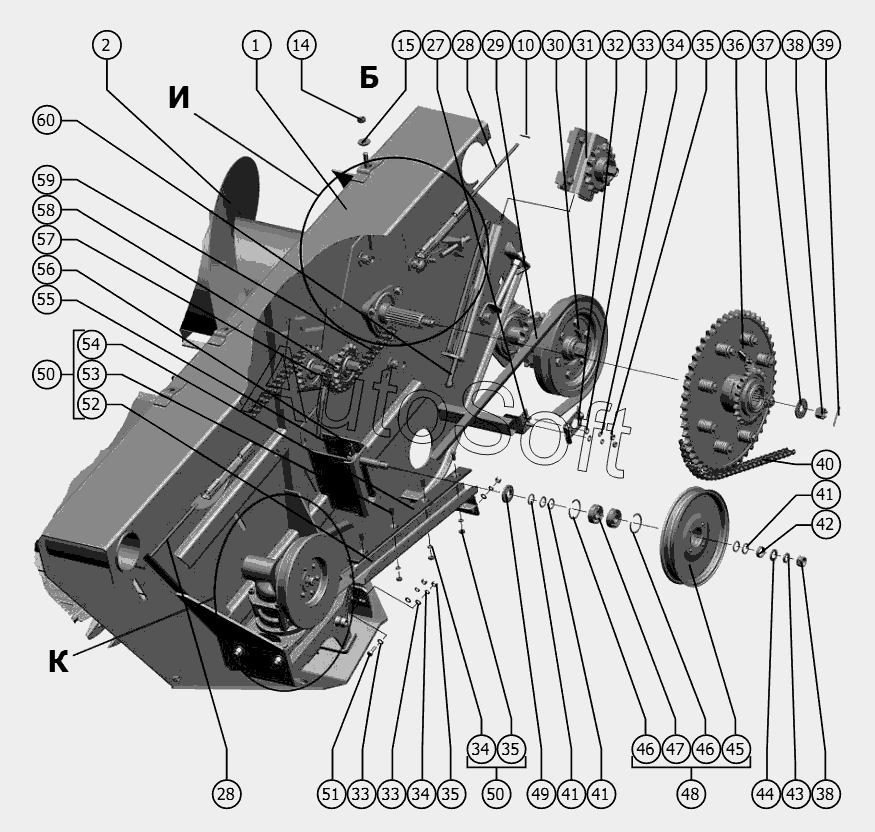

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Каркас | |
| 1 | Р***А | Каркас | |
| 2 | Р***0 | Шнек | |
| 3 | 1***0 | Проставка | |
| 3 | Р***Г | Проставка | |
| 4 | Р***0 | Щиток | |
| 5 | Р***0 | Аппарат режущий | |
| 6 | Р***В | Мотовило | |
| 7 | 1***1 | Механизм уравновешивания | |
| 7 | Р***1 | Механизм уравновешивания | |
| 8 | 1***0 | Механизм уравновешивания | |
| 8 | Р***0 | Механизм уравновешивания | |
| 9 | Р***0 | Цепь | |
| 10 | Ш***9 | Шплинт 3,2x20.019 | |
| 11 | Ш***9 | Шайба С.10.01.019 | |
| 12 | Р***0 | Тяга | |
| 13 | Р***Б | Плита шнека | |
| 14 | Г***9 | Гайка М12-6H.6.019 | |
| 15 | Р***1 | Шайба сферическая | |
| 16 | Ш***9 | Шайба С.16х1,4.01.019 | |
| 17 | Б***9 | Болт М12х30.46.019 | |
| 18 | Б***9 | Болт М10-6gx35.88.35.019 | |
| 19 | Р***А | Шнек | |
| 20 | Р***5 | Прокладка | |
| 21 | Р***1 | Цапфа | |
| 22 | Р***1 | Пластина | |
| 23 | Б***9 | Болт М16-6gx40.88.35.019 | |
| 24 | Н***4 | Опора | |
| 25 | Г***9 | Гайка М10-6H.6.019 | |
| 26 | Ш***9 | Шайба C 12.01.019 | |
| 27 | Б***9 | Болт М8х20.46.019 | |
| 28 | 0***3 | Стержень | |
| 29 | Р***5 | Ремень SPC 3150 Ld Ausf.05 | |
| 30 | Р***0 | Контрпривод | |
| 31 | Р***А | Звездочка натяжная | |
| 32 | 0***0 | Стопор | |
| 33 | Ш***9 | Шайба С.8х1,4.01.019 | |
| 34 | Ш***9 | Шайба 8Т.65Г.019 | |
| 35 | Г***9 | Гайка М8-6H.6.019 | |
| 36 | Р***0 | Устройство предохранительное | |
| 37 | Ш***9 | Шайба C 16х3,9.01.019 | |
| 38 | Г***9 | Гайка М16-6H.6.019 | |
| 39 | Ш***9 | Шплинт 4x40.019 | |
| 40 | Р***1 | Цепь | |
| 41 | 4***6 | Шайба регулировочная | |
| 42 | Р***А | Втулка | |
| 43 | Ш***9 | Шайба 16Т.65Г.019 | |
| 44 | Ш***9 | Шайба С.16.01.019 | |
| 45 | 0***0 | Шкив | |
| 46 | К***7 | Кольцо C47 | |
| 47 | 1***7 | Подшипник или 180204К10С27 | |
| 48 | 0***0 | Шкив | |
| 49 | 5***А | Шайба | |
| 50 | Р***0 | Уcпокоитель | |
| 51 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 52 | Р***0 | Уcпокоитель | |
| 53 | В***9 | Винт В.М8-6gх20.48.019 | |
| 54 | Р***1 | Накладка | |
| 55 | 5***4 | Ось | |
| 56 | Б***9 | Болт М10-6gx200-190.88.35.019 | |
| 57 | Р***0 | Звездочка натяжная | |
| 58 | Р***0 | Звездочка натяжная | |
| 59 | Р***0 | Цепь | |
| 60 | Р***0 | Болт | |
| 61 | Б***9 | Болт М10-6gx40.88.35.019 | |
| 62 | Р***А | Плита шнека | |
| 63 | 5***5 | Корпус подшипника | |
| 64 | 1***9 | Подшипник 1580209 ЕК10Т2С17 | |
| 65 | Р***7 | Втулка | |
| 66 | Ш***9 | Шайба 10Т.65Г.019 | |
| 67 | Ш***9 | Шайба 12Т.65Г.019 | |
| 68 | Б***9 | Болт М12-6gx160-110.88.35.019 | |
| 69 | Б***9 | Болт М12-6gx55.88.35.019 | |
| 70 | Б***9 | Болт М12-6gx95.88.35.019 | |
| 71 | Б***9 | Болт М12-6gx65.88.35.019 | |
| 72 | 8***0 | Редуктор 85 MVvGKF RS20 | |
| 73 | Г***9 | Гайка М6-6H.6.019 | |
| 74 | Ш***9 | Шайба С.6х1,4.01.019 | |
| 75 | Р***0 | Подставка | |
| 76 | 0***7 | Прокладка | |
| 77 | Ш***9 | Шайба С.12х2.01.019 | |
| 78 | Б***9 | Болт М12-6gx40.88.35.019 | |
| 79 | A***2 | Фиксатор | |
| 80 | В***9 | Винт В.М6-6gх30.48.019 | |
| 81 | Р***1 | Шайба | |
| 82 | Ш***9 | Шайба C 10.01.019 | |
| 83 | Б***9 | Болт М10-6gx20.88.35.019 | |
| 84 | Р***2 | Цапфа | |
| 85 | Р***2 | Направитель | |
| 86 | Б***9 | Болт М8-6gx20.88.35.019 | |
| 87 | Ш***9 | Шайба C 10х2.01.019 | |
| 88 | Б***5 | Болт М10-6gx30.88.35 | |
| 89 | Р***1 | Противорез | |
| 90 | Р***5 | Противорез | |
| 91 | Р***3 | Втулка | |
| 92 | Р***7 | Шайба защитная | |
| 93 | 1***1 | Подшипник 1580211 ЕНК10Т2С17 | |
| 94 | Р***2 | Кольцо | |
| 95 | Ш***9 | Шплинт 5x45.019 | |
| 96 | 5***2 | Втулка | |
| 97 | Б***9 | Болт М8-6gx35.88.35.019 | |
| 98 | Ш***9 | Шплинт 6,3x36.019 | |
| 99 | Р***0 | Стойка башмака | |
| 100 | Р***0 | Дорожка | |
| 101 | Р***А | Башмак | |
| 102 | Р***0 | Штырь | |
| 103 | Р***7 | Пружина | |
| 104 | Р***7 | Рукоятка | |
| 105 | Р***1 | Ось | |
| 106 | Ш***9 | Шайба С.24х3,9.01.019 | |
| 107 | Г***9 | Гайка М24-6H.04.35.019 | |
| 108 | 3***0 | Башмак | |
| 109 | Р***0 | Тяга | |
| 110 | 1***5 | Вал карданный с защитным кожухом | |
| 111 | Р***2 | Кожух |
