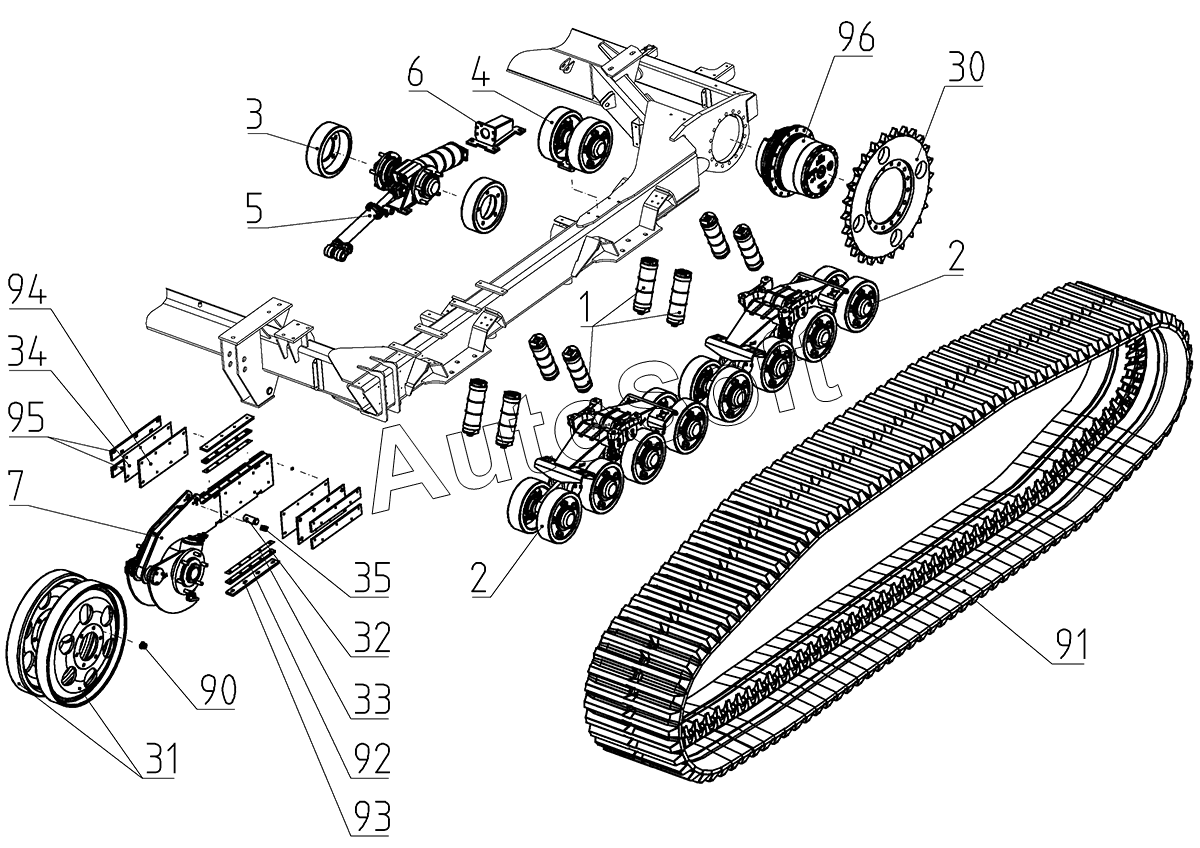

Каталог запасных частей к технике: РСМ Vector-450 (Часть 1) (2018). Тележка гусеничная (левая сторона) 102.04.03.000Ф с 20120523
1
2
2
3
4
5
6
7
30
31
32
33
34
35
90
91
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101668345 | 1***5 | Рычаг | |
| 101669718 | 1***8 | Болт | |
| 1 | 1***1 | Блок пружин | |
| 1 | 1***1 | Блок пружин | |
| 2 | 1***7 | Каретка | |
| 2 | 1***4 | Каретка | |
| 2 | 1***4 | Каретка | |
| 3 | 1***8 | Каток | |
| 3 | 1***4 | Каток | |
| 4 | 1***2 | Каток поддерживающий | |
| 5 | 1***4 | Натяжитель | |
| 5 | 1***7 | Натяжитель | |
| 6 | 1***4 | Опора | |
| 6 | 1***5 | Опора | |
| 7 | 1***8 | Ползун | |
| 8 | 1***5 | Рычаг | |
| 28 | 1***1 | Болт | |
| 29 | 1***0 | Болт | |
| 30 | 1***6 | Звездочка | |
| 30 | 1***8 | Звездочка | |
| 31 | 1***3 | Колесо | |
| 31 | 1***0 | Колесо натяжное | |
| 32 | 1***1 | Ось | |
| 33 | 1***1 | Прокладка | |
| 34 | 1***6 | Прокладка | |
| 35 | 1***2 | Фиксатор | |
| 36 | 1***8 | Болт | |
| 37 | 1***7 | Винт с цилиндрической головкой DIN 912 | |
| 37 | 1***7 | Винт | |
| 38 | 1***0 | Винт с цилиндрической головкой DIN 912 | |
| 38 | 1***3 | Винт | |
| 39 | 1***8 | Втулка | |
| 40 | 1***5 | Ось | |
| 41 | 1***2 | Ось | |
| 42 | 1***5 | Шайба | |
| 43 | 1***4 | Плита | |
| 56 | 1***0 | Болт | |
| 56 | 1***0 | Болт с шестигранной головкой | |
| 57 | 1***4 | Болт | |
| 58 | 1***5 | Болт | |
| 58 | 1***5 | Болт с шестигранной головкой DIN 961 | |
| 59 | 1***6 | Болт | |
| 59 | 1***8 | Болт с шестигранной головкой | |
| 60 | 1***7 | Винт | |
| 61 | 1***3 | Винт | |
| 62 | 1***9 | Винт | |
| 63 | 1***1 | Винт | |
| 64 | 1***4 | Гайка | |
| 64 | 1***4 | Гайка | |
| 64 | 1***0 | Гайка | |
| 64 | 1***0 | Гайка | |
| 64 | 1***5 | Гайка | |
| 64 | 1***5 | Гайка | |
| 65 | 1***1 | Гайка | |
| 65 | 1***1 | Гайка | |
| 66 | 1***1 | Шайба | |
| 66 | 1***1 | Шайба | |
| 67 | 1***6 | Шайба | |
| 67 | 1***6 | Шайба | |
| 68 | 1***4 | Шайба | |
| 69 | 1***5 | Шайба | |
| 69 | 1***5 | Шайба | |
| 70 | 1***4 | Болт с шестигранной головкой | |
| 70 | 1***8 | Болт | |
| 71 | 1***1 | Болт с шестигранной головкой DIN 961 | |
| 71 | 1***6 | Болт | |
| 72 | 1***7 | Гайка | |
| 72 | 1***7 | Гайка шестигранная | |
| 72 | 1***8 | Гайка | |
| 73 | 1***5 | Гайка | |
| 73 | 1***9 | Гайка шестигранная | |
| 74 | 1***2 | Гайка | |
| 74 | 1***8 | Гайка | |
| 75 | 1***8 | Масленка | |
| 75 | 1***8 | Пресс-масленка | |
| 76 | 1***3 | Шайба | |
| 76 | 1***9 | Шайба | |
| 77 | 1***0 | Шайба | |
| 78 | 1***6 | Шайба | |
| 90 | 1***0 | Гайка | |
| 90 | 1***6 | Гайка колеса | |
| 91 | 1***2 | ЛЕНТА ГУСЕНИЧНАЯ 700Х100Х109 | |
| 92 | 1***0 | Накладка | |
| 93 | 1***2 | Накладка | |
| 94 | 1***7 | Накладка | |
| 95 | 1***4 | Накладка | |
| 96 | 1***4 | Редуктор | |
| 97 | 1***5 | Шайба | |
| 97 | 1***5 | Шайба | |
| 98 | 1***1 | Шайба | |
| 99 | 1***3 | Винт с цилиндрической головкой DIN 912 |
