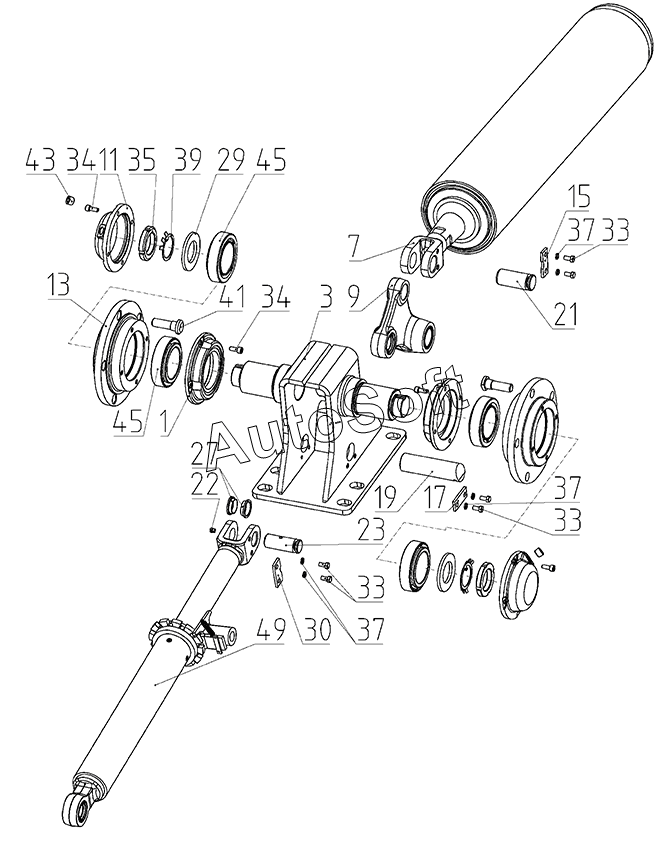

Каталог запасных частей к технике: РСМ Vector-450 (Часть 1) (2018). Натяжитель 102.02.00.700Г с 20130402
1
3
7
9
11
13
15
17
19
21
22
23
27
29
30
33
33
33
33
34
34
35
37
37
37
39
41
43
45
45
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Корпус уплотнения | |
| 3 | 1***5 | Опора | |
| 7 | 1***4 | Блок пружин | |
| 9 | 1***3 | Звено промежуточное | |
| 11 | 1***4 | Крышка | |
| 13 | 1***1 | Ступица | |
| 15 | 1***2 | Фиксатор | |
| 17 | 1***2 | Фиксатор | |
| 19 | 1***7 | Ось | |
| 21 | 1***4 | Ось | |
| 22 | 1***4 | Стопор | |
| 23 | 1***8 | Ось | |
| 27 | 1***1 | Втулка | |
| 29 | 1***9 | Кольцо | |
| 30 | 1***3 | Фиксатор | |
| 33 | 1***7 | Болт | |
| 33 | 1***0 | Болт | |
| 34 | 1***1 | Винт | |
| 34 | 1***5 | Винт | |
| 34 | 1***9 | Винт | |
| 35 | 1***7 | Гайка | |
| 37 | 1***3 | Шайба | |
| 39 | 1***9 | Шайба | |
| 41 | 1***6 | Болт ступицы переднего колеса | |
| 41 | 1***9 | Болт | |
| 43 | 1***5 | Заглушка | |
| 45 | 1***8 | Подшипник | |
| 49 | 1***4 | Натяжитель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
