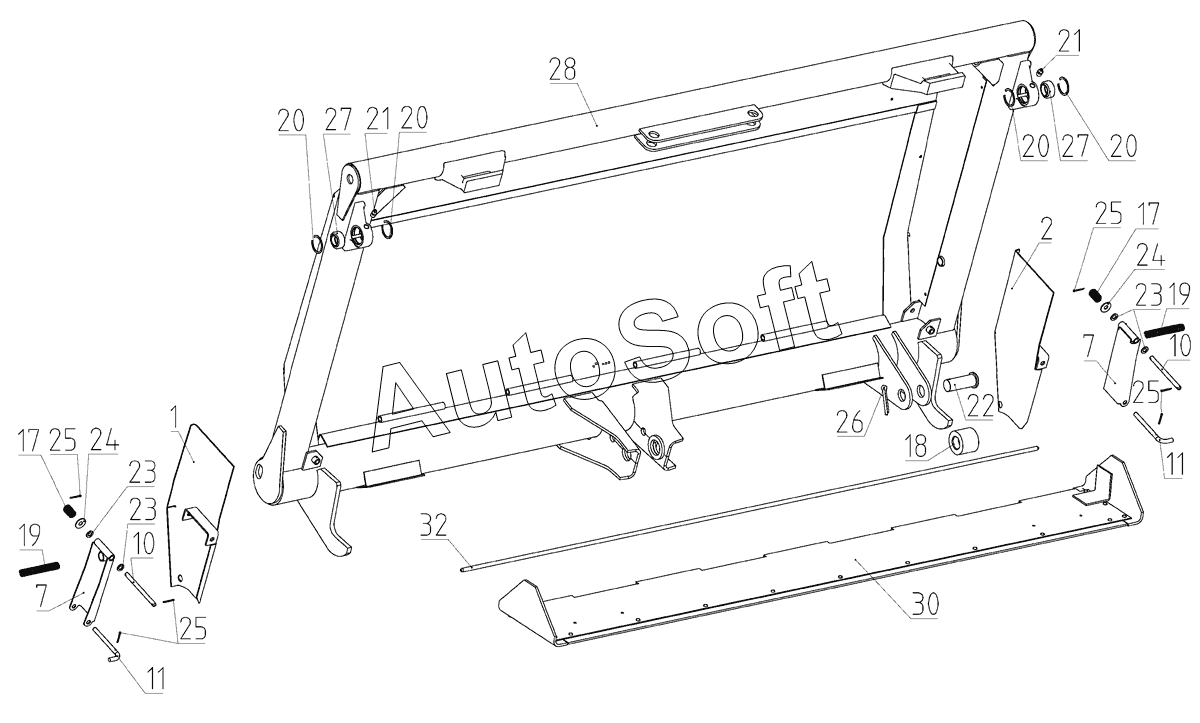

Каталог запасных частей к технике: РСМ Vector-450 (Часть 1) (2018). Рамка 142.03.20.010-01 с 20110502
1
2
7
7
10
10
11
11
17
17
18
19
19
20
20
20
20
21
21
22
23
23
23
24
24
24
25
25
25
25
26
27
27
28
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Щиток | |
| 2 | 1***1 | Щиток | |
| 7 | 1***8 | Прижим | |
| 10 | 1***9 | Ось | |
| 11 | 1***2 | Ось | |
| 17 | 1***0 | Пружина | |
| 18 | 1***9 | Ролик | |
| 19 | 1***6 | Пружина | |
| 20 | 1***7 | Кольцо | |
| 21 | 1***8 | Масленка | |
| 22 | 1***3 | Ось | |
| 23 | 1***0 | Шайба | |
| 24 | 1***3 | Шайба | |
| 24 | 1***4 | Шайба | |
| 24 | 1***9 | Шайба | |
| 25 | 1***7 | Шплинт | |
| 26 | 1***5 | Шплинт | |
| 27 | 1***4 | Подшипник | |
| 27 | 1***2 | Подшипник | |
| 28 | 1***7 | Рамка | |
| 30 | 1***3 | Щит уплотнения | |
| 32 | 1***8 | Шомпол |
