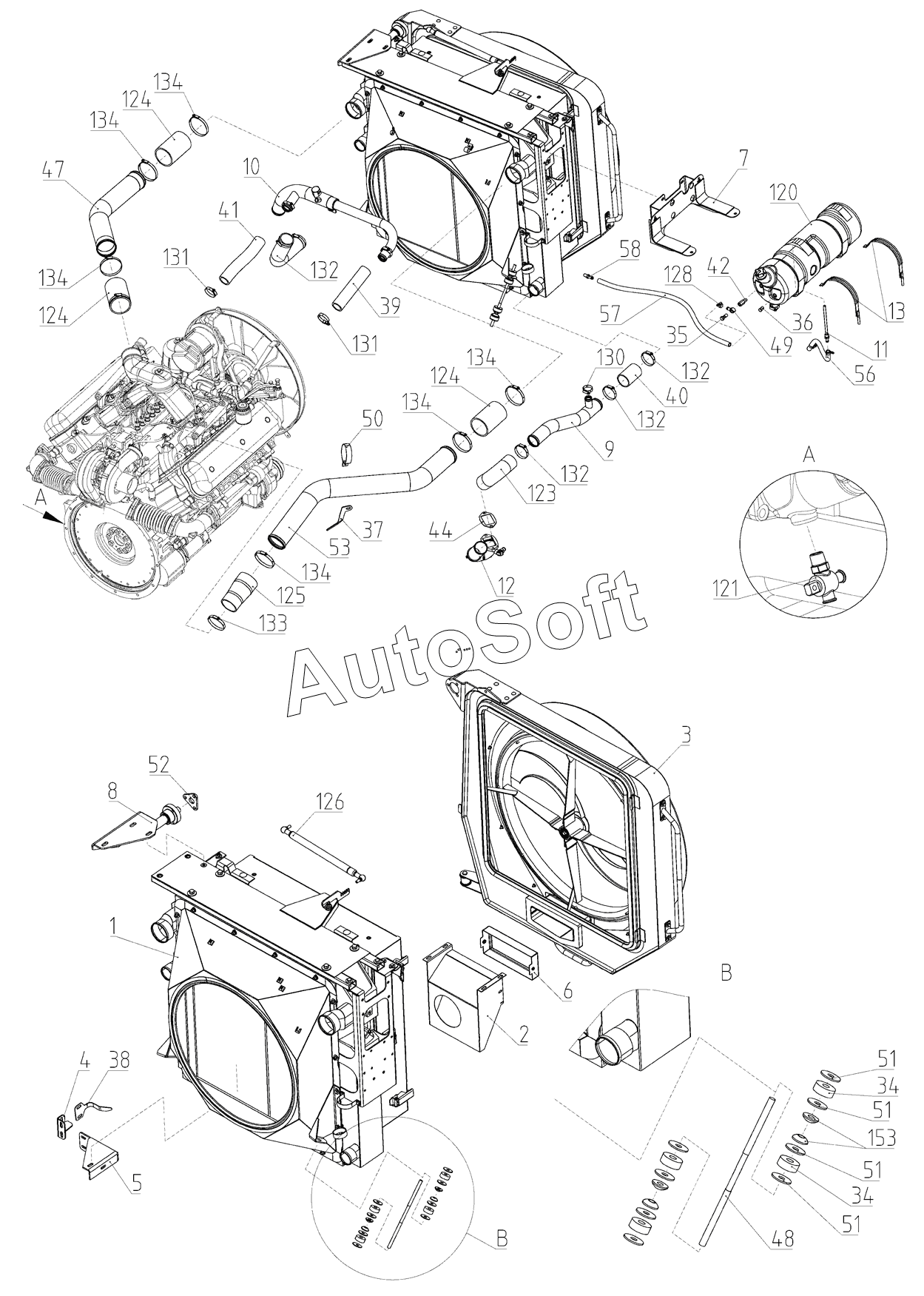

Каталог запасных частей к технике: РСМ Vector-450 (Часть 1) (2018). Система охлаждения 102.05.03.000Ф с 20120523
1
2
3
4
5
6
7
8
9
10
11
12
13
34
34
35
36
37
38
39
40
41
42
44
47
48
49
50
51
51
51
51
52
53
56
57
58
120
121
123
124
124
124
125
126
128
130
131
131
132
132
132
132
133
134
134
134
134
134
134
153
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101843948 | 1***8 | Шланг | |
| 1 | 1***4 | Блок радиаторов | |
| 2 | 1***7 | Воздуховод | |
| 3 | 1***7 | Воздухозаборник | |
| 4 | 1***1 | Кронштейн | |
| 5 | 1***4 | Кронштейн | |
| 6 | 1***3 | Крышка | |
| 7 | 1***6 | Опора | |
| 8 | 1***0 | Опора | |
| 9 | 1***1 | Труба | |
| 10 | 1***6 | Труба | |
| 11 | 1***9 | Трубка | |
| 12 | 1***5 | Трубопровод | |
| 13 | 1***2 | Хомут | |
| 34 | 1***0 | Амортизатор | |
| 35 | 1***6 | Болт | |
| 36 | 1***6 | Заглушка | |
| 37 | 1***1 | Кронштейн | |
| 38 | 1***5 | Ловитель | |
| 39 | 1***6 | Патрубок | |
| 40 | 1***7 | Патрубок | |
| 41 | 1***7 | Патрубок | |
| 42 | 1***9 | Переходник | |
| 43 | 1***7 | Прокладка | |
| 44 | 1***0 | Прокладка | |
| 46 | 1***9 | Скоба | |
| 47 | 1***8 | Труба | |
| 47 | 1***2 | Труба | |
| 48 | 1***2 | Тяга | |
| 49 | 1***9 | Угольник поворотный | |
| 50 | 1***6 | Хомут | |
| 51 | 1***6 | Шайба | |
| 52 | 1***5 | Шайба ограничительная | |
| 53 | 1***3 | Труба | |
| 54 | 1***6 | Шланг | |
| 55 | 1***7 | Шланг | |
| 56 | 1***7 | Шланг | |
| 57 | 1***6 | Шланг | |
| 58 | 1***2 | Штуцер | |
| 58 | 1***2 | Штуцер | |
| 79 | 1***9 | Болт | |
| 79 | 1***9 | Винт | |
| 80 | 1***3 | Болт | |
| 80 | 1***9 | Болт | |
| 81 | 1***6 | Болт | |
| 81 | 1***5 | Болт | |
| 82 | 1***2 | Болт | |
| 82 | 1***9 | Болт | |
| 83 | 1***6 | Болт | |
| 83 | 1***0 | Болт с полукруглой низкой головкой | |
| 84 | 1***3 | Болт | |
| 84 | 1***0 | Болт | |
| 85 | 1***6 | Болт | |
| 85 | 1***9 | Винт с полукруглой низкой головкой | |
| 85 | 1***1 | Болт с полукруглой низкой головкой | |
| 86 | 1***6 | Болт | |
| 86 | 1***1 | Болт | |
| 87 | 1***3 | Болт | |
| 87 | 1***7 | Болт | |
| 88 | 1***3 | Гайка | |
| 88 | 1***1 | Гайка | |
| 88 | 1***2 | Гайка | |
| 89 | 1***4 | Гайка | |
| 89 | 1***0 | Гайка | |
| 89 | 1***5 | Гайка | |
| 90 | 1***6 | Гайка | |
| 90 | 1***3 | Гайка | |
| 91 | 1***0 | Шайба | |
| 91 | 1***5 | Шайба | |
| 92 | 1***4 | Шайба | |
| 93 | 1***2 | Шайба | |
| 93 | 1***7 | Шайба | |
| 94 | 1***3 | Шайба | |
| 94 | 1***9 | Шайба | |
| 95 | 1***4 | Шайба | |
| 95 | 1***7 | Шайба | |
| 96 | 1***0 | Шайба | |
| 96 | 1***4 | Шайба | |
| 97 | 1***4 | Шайба | |
| 98 | 1***5 | Шайба | |
| 99 | 1***3 | Шайба | |
| 120 | 1***3 | Бачок расширительный | |
| 120 | 1***9 | Бачок расширительный | |
| 121 | 1***6 | КРАН ПРОБКОВЫЙ | |
| 122 | 1***1 | Патрубок | |
| 123 | 1***7 | Патрубок | |
| 124 | 1***6 | Патрубок | |
| 125 | 1***0 | Патрубок | |
| 126 | 1***2 | Пневмоупор | |
| 128 | 1***6 | Хомут TORRO | |
| 130 | 1***6 | Хомут TORRO | |
| 131 | 1***7 | Хомут TORRO | |
| 132 | 1***8 | Хомут TORRO | |
| 133 | 1***9 | Хомут TORRO | |
| 134 | 1***5 | Хомут TORRO | |
| 135 | 1***2 | Бачок расширительный | |
| 153 | 1***2 | Шайба сферическая | |
| 154 | 1***8 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
