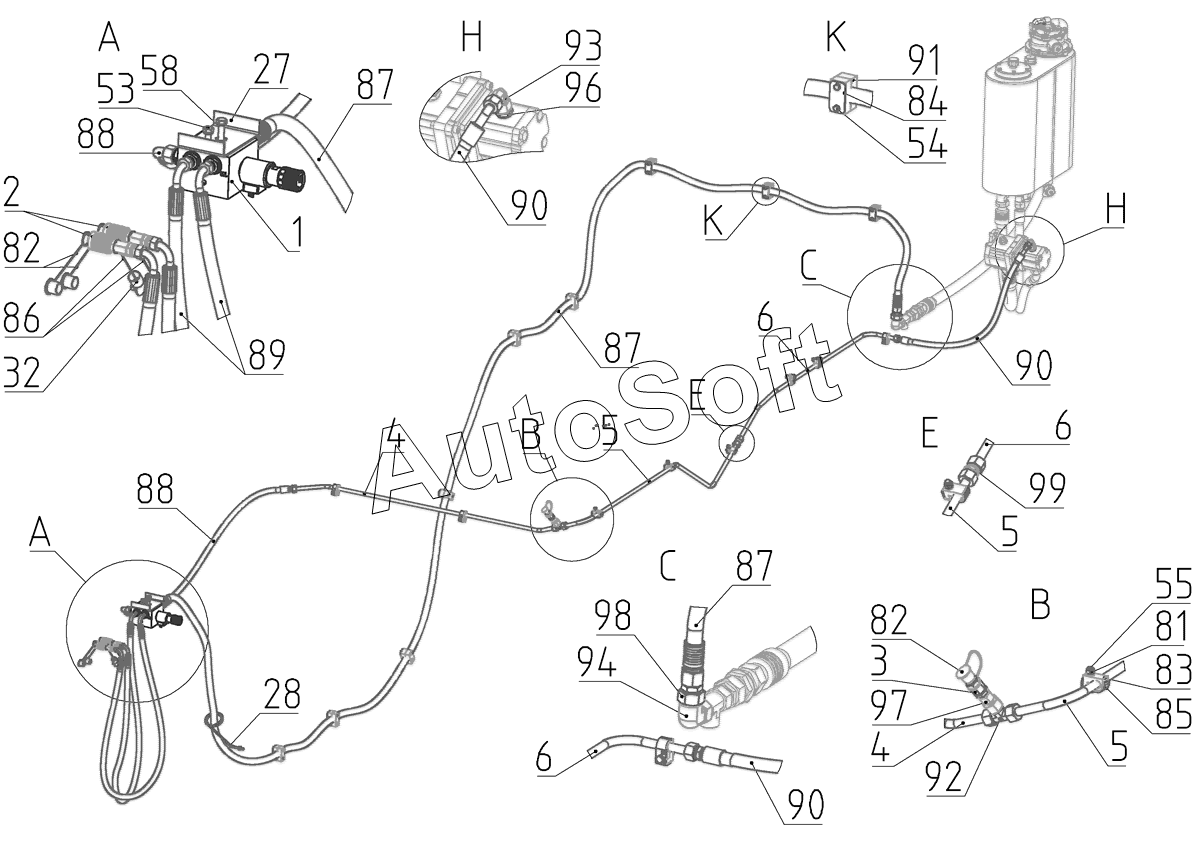

Каталог запасных частей к технике: РСМ Vector-450 (Часть 1) (2018). Система привода мотовила 102.09.03.000Ф с 20120401
1
2
3
4
4
5
5
5
6
6
6
27
28
32
53
54
55
58
81
82
82
82
83
84
85
86
87
87
87
88
88
89
90
90
90
91
92
93
94
96
97
98
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Блок гидравлический | |
| 1 | 1***7 | Блок гидравлический | |
| 2 | 1***2 | Полумуфта | |
| 2 | 1***2 | Полумуфта | |
| 3 | 1***0 | Полумуфта | |
| 4 | 1***4 | Трубопровод | |
| 5 | 1***8 | Трубопровод | |
| 6 | 1***8 | Трубопровод | |
| 7 | 1***0 | Блок гидравлический | |
| 7 | 1***0 | Блок гидравлический | |
| 8 | 1***4 | Разъем подвижный | |
| 9 | 1***6 | Трубопровод | |
| 9 | 1***6 | Трубопровод | |
| 10 | 1***9 | Трубопровод | |
| 10 | 1***9 | Трубопровод | |
| 27 | 1***1 | Кронштейн | |
| 28 | 1***4 | Кронштейн | |
| 29 | 1***4 | Планка | |
| 30 | 1***8 | Спираль защитная | |
| 31 | 1***6 | Спираль защитная | |
| 32 | 1***5 | Трубка | |
| 32 | 1***5 | Трубка | |
| 33 | 1***5 | Кронштейн | |
| 33 | 1***5 | Кронштейн | |
| 34 | 1***4 | Кронштейн | |
| 34 | 1***4 | Кронштейн | |
| 35 | 1***1 | Кронштейн | |
| 35 | 1***1 | Кронштейн | |
| 36 | 1***1 | Кронштейн | |
| 36 | 1***1 | Кронштейн | |
| 53 | 1***4 | Болт | |
| 54 | 1***7 | Болт | |
| 54 | 1***1 | Болт | |
| 55 | 1***5 | Болт | |
| 55 | 1***6 | Болт | |
| 56 | 1***4 | Болт | |
| 56 | 1***8 | Болт | |
| 57 | 1***6 | Гайка | |
| 57 | 1***5 | Гайка | |
| 57 | 1***3 | Гайка | |
| 58 | 1***4 | Шайба | |
| 79 | 1***3 | Втулка | |
| 80 | 1***9 | Втулка | |
| 81 | 1***3 | Гайка шестигранная | |
| 82 | 1***4 | Колпачок | |
| 82 | 1***4 | Колпачок | |
| 82 | 1***4 | Колпачок | |
| 82 | 1***3 | Колпачок | |
| 82 | 1***3 | Колпачок | |
| 82 | 1***3 | Колпачок | |
| 82 | 1***3 | Колпачок | |
| 82 | 1***3 | Колпачок | |
| 82 | 1***3 | Колпачок | |
| 83 | 1***7 | Корпус зажима | |
| 84 | 1***1 | Накладка | |
| 85 | 1***8 | Накладка | |
| 86 | 1***4 | Пробка | |
| 86 | 1***4 | Пробка | |
| 86 | 1***2 | Пробка | |
| 86 | 1***2 | Пробка | |
| 87 | 1***0 | РВД | |
| 88 | 1***9 | РВД | |
| 89 | 1***2 | РВД | |
| 89 | 1***2 | РВД | |
| 90 | 1***8 | РВД | |
| 91 | 1***0 | Скоба | |
| 91 | 1***2 | Скоба | |
| 91 | 1***3 | Скоба | |
| 92 | 1***9 | Тройник | |
| 93 | 1***5 | Угольник | |
| 94 | 1***8 | Угольник | |
| 95 | 1***5 | Хомут | |
| 96 | 1***8 | Штуцер ввертной | |
| 97 | 1***2 | Штуцер переходной | |
| 98 | 1***4 | Штуцер переходной | |
| 99 | 1***9 | Штуцер проходной | |
| 100 | 1***1 | РВД | |
| 100 | 1***1 | РВД | |
| 101 | 1***7 | РВД | |
| 101 | 1***7 | РВД | |
| 102 | 1***5 | РВД | |
| 102 | 1***5 | РВД | |
| 103 | 1***2 | РВД | |
| 103 | 1***2 | РВД |
