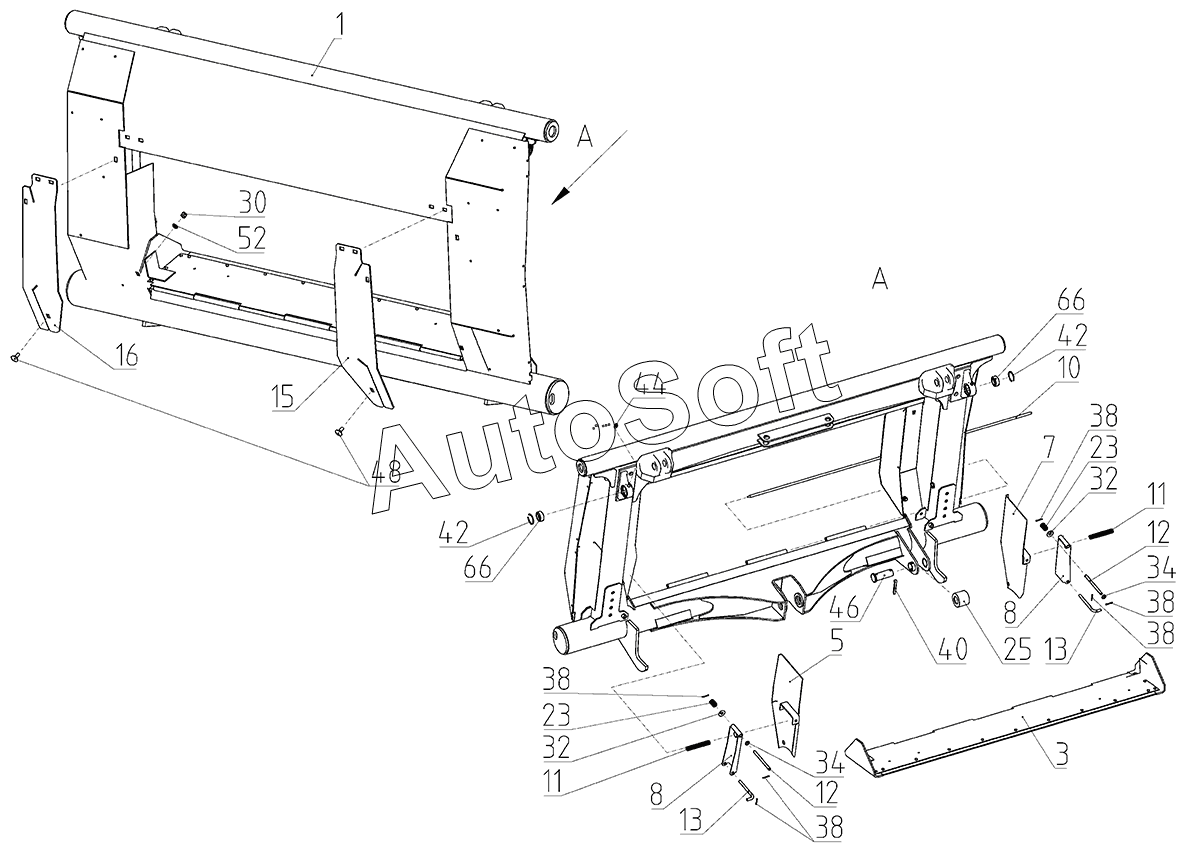

Каталог запасных частей к технике: РСМ Vector-450 (Часть 1) (2018). Рамка 101.03.32.000 с 20151201
1
3
5
7
8
8
10
11
11
12
12
13
13
15
16
23
23
25
30
32
32
32
34
34
34
38
38
38
38
38
40
42
42
44
46
48
52
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Рамка | |
| 3 | 1***7 | Щит | |
| 5 | 1***9 | Щиток | |
| 7 | 1***1 | Щиток | |
| 8 | 1***8 | Прижим | |
| 10 | 1***2 | Шомпол | |
| 11 | 1***6 | Пружина | |
| 12 | 1***9 | Ось | |
| 13 | 1***2 | Ось | |
| 15 | 1***2 | Щиток | |
| 16 | 1***3 | Щиток | |
| 23 | 1***0 | Пружина | |
| 25 | 1***9 | Ролик | |
| 30 | 1***7 | Гайка шестигранная | |
| 30 | 1***1 | Гайка | |
| 32 | 1***4 | Шайба | |
| 32 | 1***9 | Шайба | |
| 34 | 1***0 | Шайба | |
| 34 | 1***4 | Шайба | |
| 38 | 1***7 | Шплинт | |
| 38 | 1***4 | Шплинт | |
| 40 | 1***8 | Шплинт | |
| 40 | 1***5 | Шплинт | |
| 40 | 1***0 | Шплинт | |
| 40 | 1***2 | Шплинт | |
| 42 | 1***7 | Кольцо | |
| 44 | 1***8 | Масленка | |
| 44 | 1***8 | Пресс-масленка | |
| 46 | 1***5 | Ось | |
| 48 | 1***1 | Болт с полукруглой низкой головкой | |
| 48 | 1***8 | Болт с полукруглой низкой головкой | |
| 52 | 1***8 | Шайба | |
| 66 | 1***2 | Подшипник |
