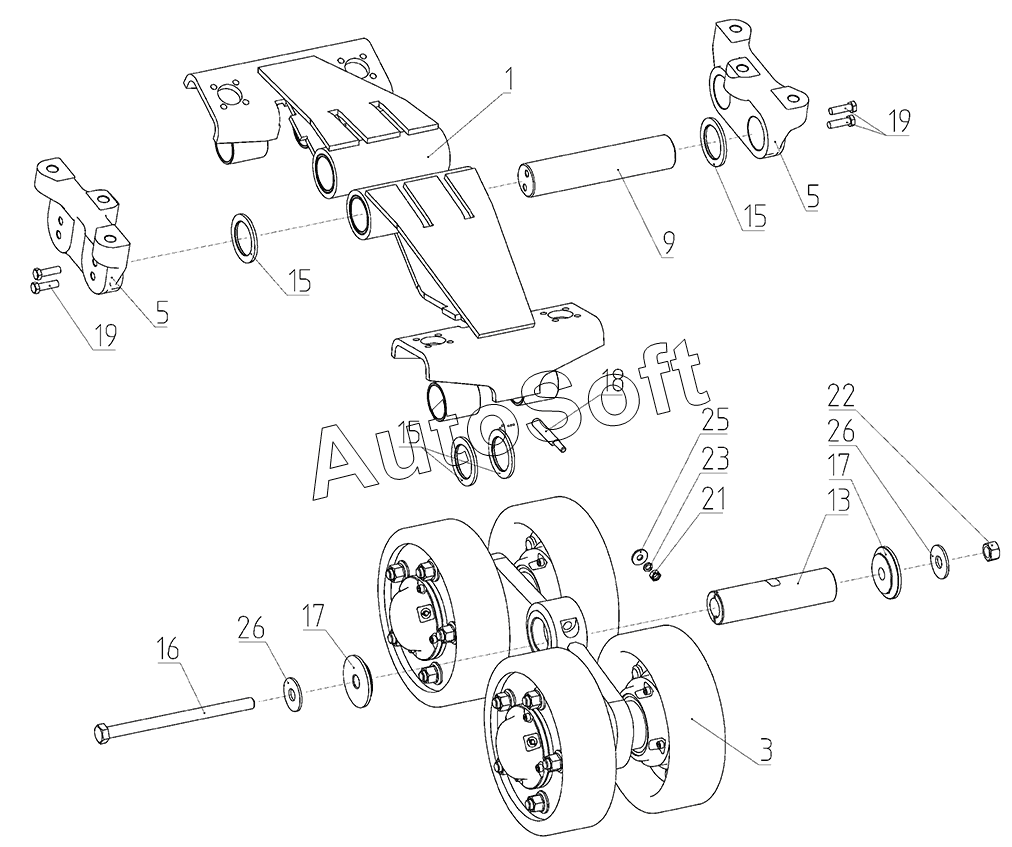

Каталог запасных частей к технике: РСМ Vector-450 (Часть 1) (2018). Каретка 102.02.00.040A с 20130402
1
3
5
5
9
13
15
15
15
16
17
17
18
19
19
21
22
23
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Кронштейн | |
| 3 | 1***7 | Каретка балансирная | |
| 5 | 1***6 | Опора | |
| 9 | 1***2 | Ось | |
| 13 | 1***1 | Ось | |
| 15 | 1***5 | Шайба | |
| 16 | 1***8 | Болт | |
| 17 | 1***2 | Крышка | |
| 18 | 1***3 | Клин шкворня | |
| 19 | 1***1 | Болт | |
| 19 | 1***4 | Болт | |
| 19 | 1***4 | Болт | |
| 19 | 1***1 | Болт | |
| 21 | 1***3 | Гайка | |
| 21 | 1***1 | Гайка | |
| 21 | 1***2 | Гайка | |
| 22 | 1***7 | Гайка | |
| 22 | 1***0 | Гайка | |
| 22 | 1***2 | Гайка | |
| 22 | 1***9 | Гайка шестигранная корончатая | |
| 23 | 1***4 | Шайба | |
| 25 | 1***2 | Шайба | |
| 26 | 1***1 | Шайба | |
| 27 | 1***8 | Шайба | |
| 29 | 1***2 | Шплинт | |
| 29 | 1***1 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
