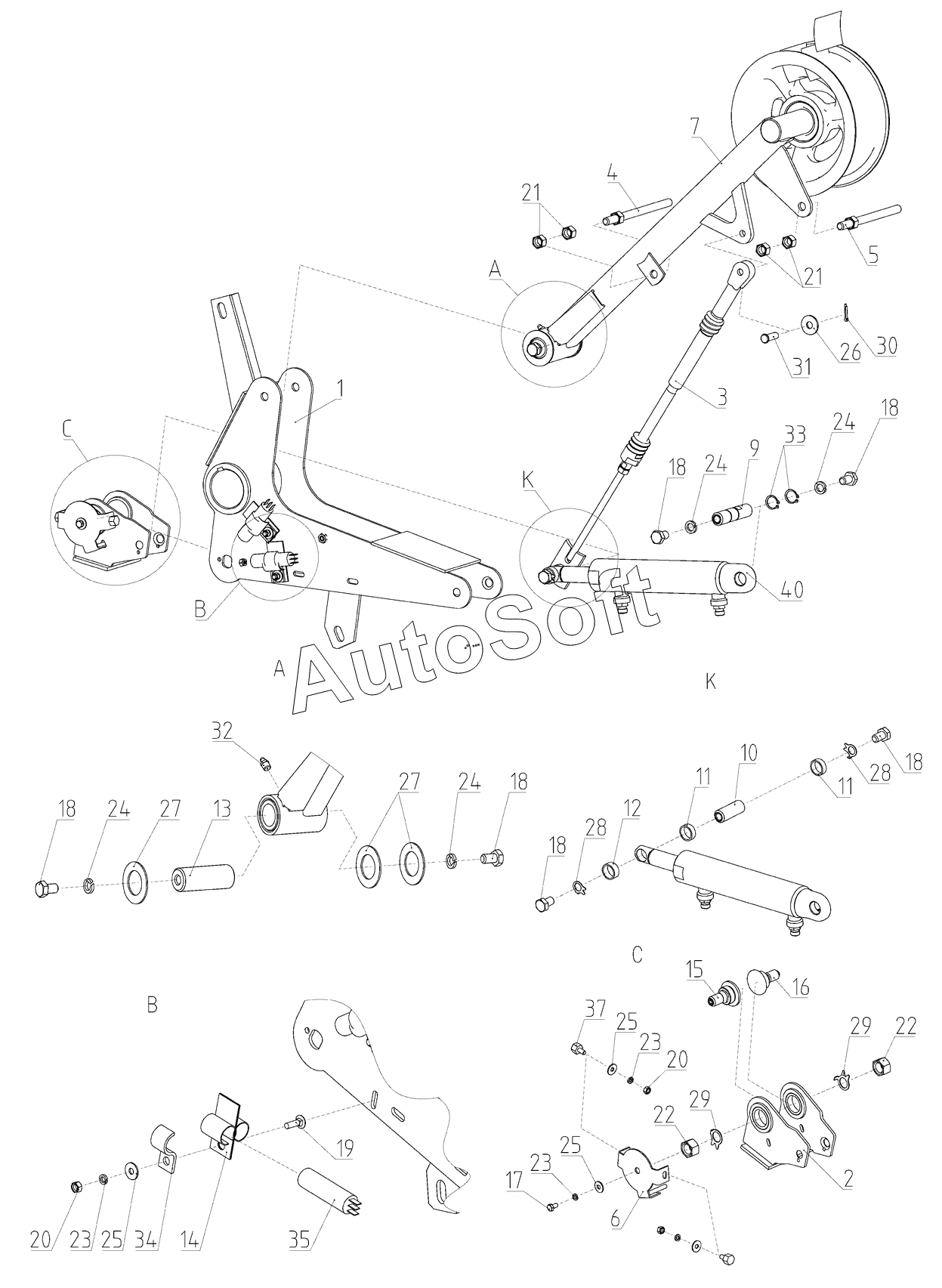

Каталог запасных частей к технике: РСМ Vector-450 (Часть 2) (2018). Механизм натяжной 101.01.10.270-01 с 20080701
1
2
3
4
5
6
7
9
10
11
11
12
13
14
15
16
17
18
18
18
18
18
18
19
20
20
21
21
22
22
23
23
23
24
24
24
24
25
25
25
26
27
27
28
28
29
29
30
31
32
33
34
35
37
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Каркас | |
| 2 | 1***8 | Кривошип | |
| 3 | 1***9 | Пружина | |
| 4 | 1***3 | Поддержка | |
| 5 | 1***1 | Поддержка | |
| 6 | 1***2 | Экран | |
| 7 | 1***8 | Шкив | |
| 9 | 1***1 | Ось | |
| 10 | 1***2 | Ось | |
| 11 | 1***3 | Втулка | |
| 12 | 1***4 | Втулка | |
| 13 | 1***4 | Ось | |
| 14 | 1***8 | Прокладка | |
| 15 | 1***0 | Ось | |
| 16 | 1***2 | Ось | |
| 17 | 1***9 | Болт | |
| 17 | 1***2 | Болт | |
| 18 | 1***2 | Болт | |
| 19 | 1***6 | Болт | |
| 19 | 1***2 | Винт с полукруглой низкой головкой | |
| 20 | 1***1 | Гайка | |
| 20 | 1***1 | Гайка | |
| 21 | 1***3 | Гайка | |
| 22 | 1***7 | Гайка | |
| 22 | 1***7 | Гайка шестигранная | |
| 23 | 1***4 | Шайба | |
| 24 | 1***5 | Шайба | |
| 25 | 1***3 | Шайба | |
| 26 | 1***0 | Шайба | |
| 26 | 1***5 | Шайба | |
| 27 | 1***8 | Шайба | |
| 28 | 1***0 | Шайба | |
| 29 | 1***1 | Шайба | |
| 30 | 1***3 | Шплинт | |
| 31 | 1***0 | Ось | |
| 32 | 1***8 | Масленка | |
| 33 | 1***0 | Кольцо | |
| 34 | 1***4 | Скоба 1-20.18.26.9,0 | |
| 35 | 1***5 | Датчик положения | |
| 35 | 1***2 | Датчик оборотов | |
| 35 | 1***5 | Датчик положения | |
| 37 | 1***7 | Магнитодержатель 2 | |
| 37 | 1***8 | Магнитодержатель | |
| 40 | 1***3 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
