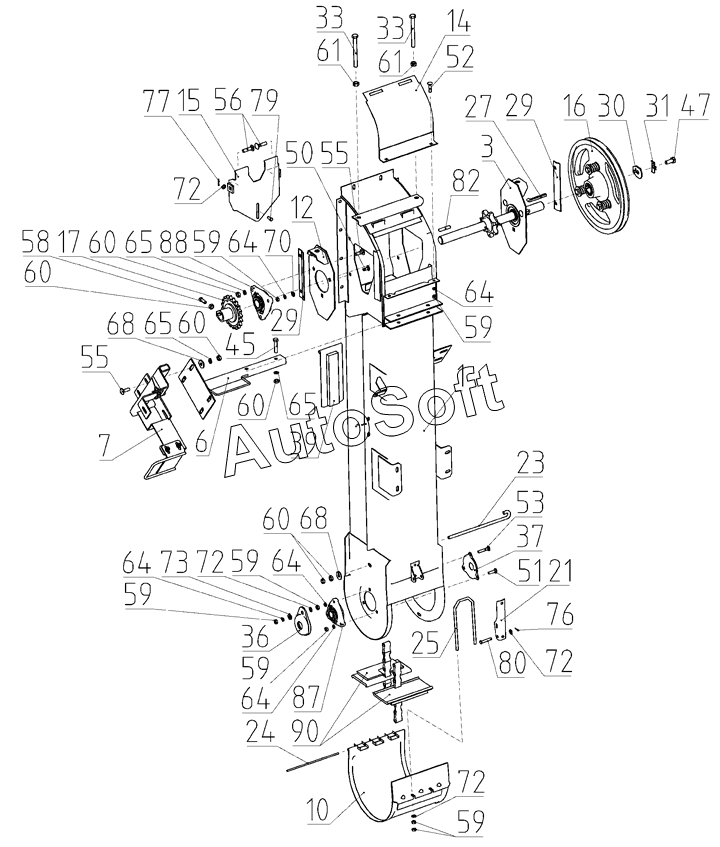

Каталог запасных частей к технике: РСМ Vector-450 (Часть 2) (2018). Элеватор колосовой 102.50.03.000 с 20120501 по 20140215
1
3
6
7
10
12
14
15
16
17
21
23
24
25
27
29
29
30
31
33
33
36
37
39
45
47
50
51
52
53
55
55
55
56
58
59
59
59
59
59
59
59
60
60
60
60
60
60
61
61
61
64
64
64
64
64
64
65
65
65
68
68
70
72
72
72
72
72
72
73
76
77
79
80
82
87
88
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100007663 | 1***3 | Гайка | |
| 100007664 | 1***4 | Гайка | |
| 100008163 | 1***3 | Шайба | |
| 100008164 | 1***4 | Шайба | |
| 100028742 | 1***2 | Колпачок | |
| 100039991 | 1***1 | Рукоятка | |
| 100039992 | 1***2 | Шайба | |
| 100039993 | 1***3 | Шайба стопорная | |
| 100042065 | 1***5 | Вилка | |
| 100049049 | 1***9 | Заслонка | |
| 100059200 | 1***0 | Опора | |
| 100063339 | 1***9 | Пластина | |
| 100063340 | 1***0 | Крышка | |
| 100063341 | 1***1 | Удлинитель | |
| 100063342 | 1***2 | Механизм предохранительный | |
| 100063344 | 1***4 | Крышка | |
| 100063345 | 1***5 | Направляющая | |
| 100063346 | 1***6 | Шпонка призматическая | |
| 100063347 | 1***7 | Крюк | |
| 100063348 | 1***8 | Ось | |
| 100094161 | 1***1 | Болт | |
| 100094523 | 1***3 | Болт | |
| 100094620 | 1***0 | Шайба | |
| 100096344 | 1***4 | Шплинт | |
| 100098082 | 1***2 | Шайба | |
| 100109212 | 1***2 | Шпонка | |
| 100127697 | 1***7 | Шайба | |
| 100127836 | 1***6 | Болт | |
| 100134154 | 1***4 | Ось | |
| 100137292 | 1***2 | Шайба | |
| 100144208 | 1***8 | Винт | |
| 100150796 | 1***6 | Ось | |
| 100165577 | 1***7 | Шплинт | |
| 100165643 | 1***3 | Болт | |
| 100166459 | 1***9 | Болт | |
| 100169205 | 1***5 | Болт | |
| 100174038 | 1***8 | Болт | |
| 100175279 | 1***9 | Болт | |
| 100175944 | 1***4 | Болт | |
| 100184626 | 1***6 | Звездочка | |
| 100228556 | 1***6 | Болт | |
| 100309764 | 1***4 | Шайба | |
| 100397208 | 1***8 | Шплинт | |
| 100405240 | 1***0 | Крышка | |
| 100475836 | 1***6 | Гайка | |
| 101499582 | 1***2 | Винт | |
| 101513651 | 1***1 | Винт | |
| 101517400 | 1***0 | Корпус элеватора | |
| 101517683 | 1***3 | Кронштейн | |
| 101518118 | 1***8 | Кронштейн | |
| 101518652 | 1***2 | Вал | |
| 101701050 | 1***0 | Винт | |
| 101701142 | 1***2 | Шплинт | |
| 101701158 | 1***8 | Шплинт | |
| 101701170 | 1***0 | Гайка | |
| 101701171 | 1***1 | Гайка | |
| 101701172 | 1***2 | Гайка | |
| 101701173 | 1***3 | Гайка | |
| 101701267 | 1***7 | Болт | |
| 101701569 | 1***9 | Винт | |
| 101701572 | 1***2 | Винт | |
| 101701656 | 1***6 | Болт | |
| 101701660 | 1***0 | Болт | |
| 101701735 | 1***5 | Гайка | |
| 101703972 | 1***2 | Шайба | |
| 101704614 | 1***4 | Шайба | |
| 101716014 | 1***4 | Шплинт | |
| 101806662 | 1***2 | Транспортер цепной | |
| 101831929 | 1***9 | Винт с полукруглой низкой головкой | |
| 101879411 | 1***1 | Болт с полукруглой низкой головкой | |
| 101879412 | 1***2 | Болт с полукруглой низкой головкой | |
| 101879412 | 1***2 | Болт с полукруглой низкой головкой | |
| 101879414 | 1***4 | Болт с полукруглой низкой головкой | |
| 101880244 | 1***4 | Болт с полукруглой низкой головкой | |
| 101880244 | 1***4 | Болт с полукруглой низкой головкой | |
| 101880997 | 1***7 | Болт с полукруглой низкой головкой | |
| 101886538 | 1***8 | Болт с полукруглой низкой головкой | |
| 101886538 | 1***8 | Болт с полукруглой низкой головкой | |
| 101916878 | 1***8 | Опора | |
| 102046995 | 1***5 | Ось | |
| 102104543 | 1***3 | Шайба | |
| 1 | 1***0 | Корпус элеватора | |
| 3 | 1***2 | Вал | |
| 6 | 1***8 | Кронштейн | |
| 7 | 1***3 | Кронштейн | |
| 10 | 1***4 | Крышка | |
| 12 | 1***9 | Пластина | |
| 14 | 1***0 | Крышка | |
| 15 | 1***1 | Удлинитель | |
| 16 | 1***2 | Механизм предохранительный | |
| 17 | 1***6 | Звездочка | |
| 21 | 1***1 | Рукоятка | |
| 23 | 1***7 | Крюк | |
| 24 | 1***8 | Ось | |
| 25 | 1***5 | Вилка | |
| 27 | 1***6 | Шпонка призматическая | |
| 29 | 1***5 | Направляющая | |
| 30 | 1***2 | Шайба | |
| 31 | 1***3 | Шайба стопорная | |
| 33 | 1***6 | Болт | |
| 36 | 1***2 | Колпачок | |
| 37 | 1***0 | Крышка | |
| 39 | 1***9 | Заслонка | |
| 45 | 1***1 | Болт | |
| 45 | 1***7 | Болт | |
| 47 | 1***3 | Болт | |
| 47 | 1***0 | Болт | |
| 50 | 1***6 | Болт | |
| 50 | 1***1 | Винт | |
| 50 | 1***9 | Винт с полукруглой низкой головкой | |
| 50 | 1***1 | Болт с полукруглой низкой головкой | |
| 51 | 1***8 | Болт | |
| 51 | 1***2 | Винт | |
| 51 | 1***7 | Болт с полукруглой низкой головкой | |
| 52 | 1***4 | Болт | |
| 52 | 1***9 | Винт | |
| 52 | 1***2 | Болт с полукруглой низкой головкой | |
| 53 | 1***9 | Болт | |
| 53 | 1***1 | Болт | |
| 53 | 1***6 | Болт | |
| 53 | 1***8 | Болт с полукруглой низкой головкой | |
| 55 | 1***5 | Болт | |
| 55 | 1***5 | Болт | |
| 55 | 1***2 | Винт | |
| 55 | 1***2 | Винт | |
| 55 | 1***4 | Болт с полукруглой низкой головкой | |
| 55 | 1***4 | Болт с полукруглой низкой головкой | |
| 56 | 1***9 | Болт | |
| 56 | 1***0 | Винт | |
| 58 | 1***8 | Винт | |
| 58 | 1***4 | Винт | |
| 59 | 1***6 | Гайка | |
| 59 | 1***3 | Гайка | |
| 60 | 1***3 | Гайка | |
| 60 | 1***1 | Гайка | |
| 60 | 1***2 | Гайка | |
| 61 | 1***4 | Гайка | |
| 61 | 1***0 | Гайка | |
| 61 | 1***5 | Гайка | |
| 64 | 1***3 | Шайба | |
| 64 | 1***3 | Шайба | |
| 65 | 1***4 | Шайба | |
| 68 | 1***2 | Шайба | |
| 70 | 1***2 | Шайба | |
| 72 | 1***0 | Шайба | |
| 72 | 1***4 | Шайба | |
| 72 | 1***3 | Шайба | |
| 73 | 1***7 | Шайба | |
| 76 | 1***4 | Шплинт | |
| 76 | 1***8 | Шплинт | |
| 77 | 1***7 | Шплинт | |
| 77 | 1***4 | Шплинт | |
| 79 | 1***4 | Ось | |
| 80 | 1***6 | Ось | |
| 82 | 1***2 | Шпонка | |
| 87 | 1***8 | Опора | |
| 88 | 1***0 | Опора | |
| 89 | 1***3 | Болт | |
| 89 | 1***4 | Болт с полукруглой низкой головкой | |
| 90 | 1***3 | Транспортер цепной | |
| 90 | 1***3 | Транспортер цепной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
