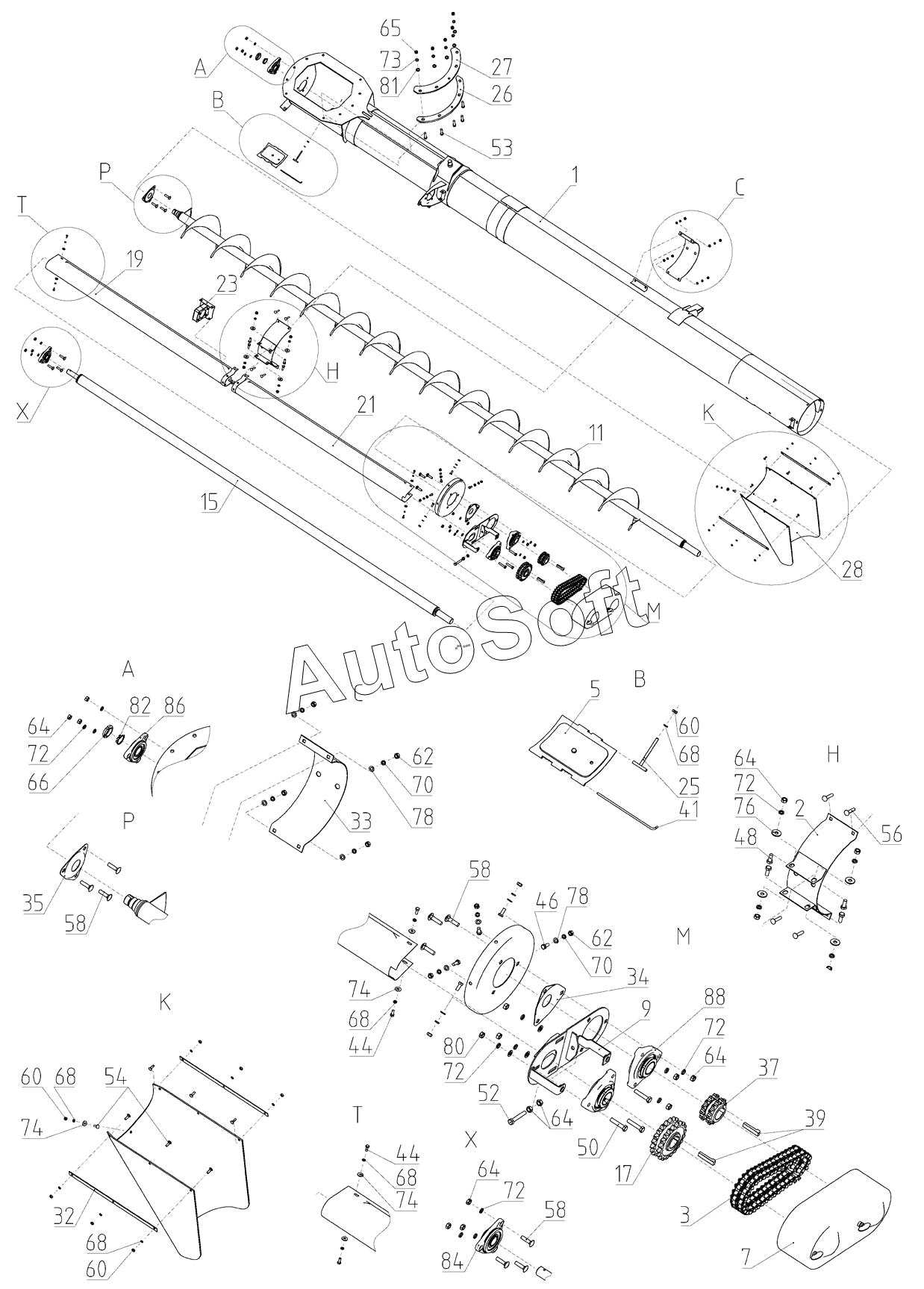

Каталог запасных частей к технике: РСМ Vector-450 (Часть 2) (2018). Шнек выгрузной 101.01.55.000 с 20090701
62
68
68
68
68
68
66
65
64
64
64
64
64
64
64
62
70
70
60
60
60
58
58
58
58
88
86
84
82
81
80
78
78
76
74
74
74
74
73
72
72
72
72
72
19
35
34
33
32
28
27
26
25
23
21
37
17
15
11
9
7
5
3
2
50
56
54
53
52
1
48
46
44
44
44
41
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Корпус | |
| 2 | 1***8 | Хомут | |
| 3 | 1***9 | Цепь | |
| 3 | 1***8 | Цепь | |
| 5 | 1***7 | Крышка | |
| 7 | 1***8 | Щиток | |
| 9 | 1***9 | Фланец | |
| 11 | 1***9 | Шнек | |
| 15 | 1***1 | Вал | |
| 17 | 1***4 | Звездочка | |
| 19 | 1***5 | Кожух защитный | |
| 21 | 1***6 | Кожух защитный | |
| 23 | 1***5 | Опора | |
| 25 | 1***1 | Тяга | |
| 26 | 1***7 | Сектор | |
| 27 | 1***4 | Сектор | |
| 28 | 1***3 | Лоток | |
| 32 | 1***2 | Планка | |
| 33 | 1***4 | Хомут | |
| 34 | 1***0 | Шайба защитная | |
| 35 | 1***1 | Шайба защитная | |
| 37 | 1***3 | Звездочка | |
| 39 | 1***1 | Шпонка специальная | |
| 41 | 1***4 | Ось петли | |
| 44 | 1***5 | Болт | |
| 44 | 1***1 | Болт | |
| 46 | 1***6 | Болт | |
| 46 | 1***1 | Болт | |
| 48 | 1***0 | Болт | |
| 48 | 1***6 | Болт | |
| 48 | 1***9 | Болт | |
| 50 | 1***1 | Болт | |
| 50 | 1***4 | Болт | |
| 50 | 1***2 | Болт | |
| 52 | 1***6 | Болт | |
| 52 | 1***6 | Болт | |
| 53 | 1***2 | Болт | |
| 53 | 1***3 | Болт с шестигранной головкой | |
| 54 | 1***6 | Болт | |
| 54 | 1***0 | Винт | |
| 54 | 1***2 | Винт с полукруглой низкой головкой | |
| 56 | 1***9 | Болт | |
| 56 | 1***6 | Болт | |
| 56 | 1***1 | Винт | |
| 56 | 1***8 | Болт с полукруглой низкой головкой | |
| 58 | 1***9 | Болт | |
| 58 | 1***9 | Болт | |
| 58 | 1***0 | Винт | |
| 58 | 1***0 | Винт | |
| 60 | 1***1 | Гайка | |
| 60 | 1***1 | Гайка | |
| 60 | 1***6 | Гайка | |
| 62 | 1***6 | Гайка | |
| 62 | 1***5 | Гайка | |
| 62 | 1***3 | Гайка | |
| 64 | 1***3 | Гайка | |
| 64 | 1***1 | Гайка | |
| 64 | 1***2 | Гайка | |
| 65 | 1***4 | Гайка | |
| 65 | 1***0 | Гайка | |
| 65 | 1***5 | Гайка | |
| 66 | 1***0 | Гайка | |
| 68 | 1***4 | Шайба | |
| 70 | 1***3 | Шайба | |
| 72 | 1***4 | Шайба | |
| 73 | 1***5 | Шайба | |
| 74 | 1***3 | Шайба | |
| 74 | 1***6 | Шайба | |
| 76 | 1***0 | Шайба | |
| 76 | 1***5 | Шайба | |
| 78 | 1***0 | Шайба | |
| 78 | 1***4 | Шайба | |
| 80 | 1***4 | Шайба | |
| 80 | 1***4 | Шайба | |
| 80 | 1***7 | Шайба | |
| 80 | 1***7 | Шайба | |
| 81 | 1***8 | Шайба | |
| 81 | 1***8 | Шайба | |
| 82 | 1***4 | Шайба | |
| 84 | 1***0 | Опора | |
| 86 | 1***5 | Опора | |
| 88 | 1***6 | Опора | |
| 89 | 1***3 | Болт | |
| 89 | 1***4 | Болт с полукруглой низкой головкой |
