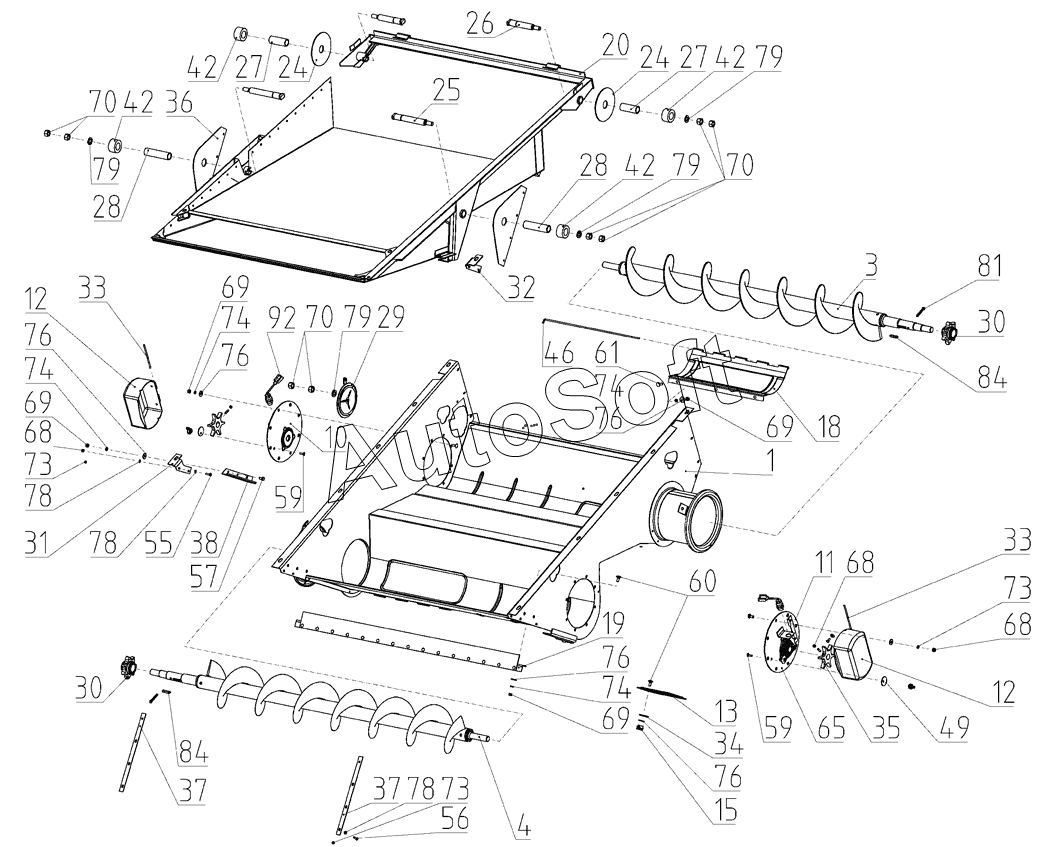

Каталог запасных частей к технике: РСМ Vector-450 (Часть 2) (2018). Блок шнеков 102.01.05.000 с 20120501 по 20150516
1
3
4
10
11
12
12
13
15
18
19
20
24
24
25
26
27
27
28
28
29
30
30
31
32
33
33
34
35
36
37
37
38
42
42
42
42
42
46
49
55
56
57
59
59
60
61
65
68
68
68
68
69
69
69
69
69
70
70
70
73
73
73
74
74
74
74
76
76
76
76
76
78
78
78
79
79
79
79
81
84
84
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100007661 | 1***1 | Гайка | |
| 100008163 | 1***3 | Шайба | |
| 100011797 | 1***7 | Крышка | |
| 100011798 | 1***8 | Поводок | |
| 100011816 | 1***6 | Кожух | |
| 100013745 | 1***5 | Гайка специальная | |
| 100013746 | 1***6 | Гайка специальная | |
| 100013748 | 1***8 | Ось петли | |
| 100013751 | 1***1 | Звездочка | |
| 100013752 | 1***2 | Шайба эксцентричная | |
| 100014202 | 1***2 | Втулка | |
| 100018231 | 1***1 | Втулка | |
| 100028005 | 1***5 | Уплотнение | |
| 100028006 | 1***6 | Планка | |
| 100028007 | 1***7 | Уплотнитель | |
| 100028008 | 1***8 | Ось | |
| 100028009 | 1***9 | Ось | |
| 100028010 | 1***0 | Труба | |
| 100028011 | 1***1 | Труба | |
| 100029634 | 1***4 | Крышка | |
| 100029636 | 1***6 | Фланец | |
| 100029637 | 1***7 | Фланец | |
| 100029641 | 1***1 | Кронштейн | |
| 100029642 | 1***2 | Кронштейн | |
| 100029643 | 1***3 | Кронштейн | |
| 100029644 | 1***4 | Кронштейн | |
| 100029646 | 1***6 | Звёздочка | |
| 100041759 | 1***9 | Шайба эксцентричная | |
| 100095905 | 1***5 | Болт | |
| 100102565 | 1***5 | Шплинт | |
| 100116041 | 1***1 | Шайба | |
| 100127836 | 1***6 | Болт | |
| 100141085 | 1***5 | Шпонка | |
| 100141373 | 1***3 | Шайба | |
| 100141374 | 1***4 | Шайба | |
| 100165346 | 1***6 | Болт | |
| 100174038 | 1***8 | Болт | |
| 100175944 | 1***4 | Болт | |
| 100198782 | 1***2 | Ось | |
| 100211204 | 1***4 | Уплотнитель | |
| 100211208 | 1***8 | Дно откидное | |
| 100219029 | 1***9 | Стан решетный | |
| 100475836 | 1***6 | Гайка | |
| 100538395 | 1***5 | Преобразователь первичный ТУ, комплектация I | |
| 101104445 | 1***5 | Гайка-барашек | |
| 101108325 | 1***5 | Гайка-барашек | |
| 101160198 | 1***8 | Винт | |
| 101469348 | 1***8 | Корпус | |
| 101471102 | 1***2 | Шнек зерновой | |
| 101471106 | 1***6 | Шнек колосовой | |
| 101701161 | 1***1 | Гайка | |
| 101701173 | 1***3 | Гайка | |
| 101701242 | 1***2 | Шплинт | |
| 101701293 | 1***3 | Болт | |
| 101701570 | 1***0 | Винт | |
| 101701729 | 1***9 | Шайба | |
| 101704486 | 1***6 | Шайба | |
| 101705141 | 1***1 | Шайба | |
| 101750680 | 1***0 | Винт установочный | |
| 101831929 | 1***9 | Винт с полукруглой низкой головкой | |
| 101832092 | 1***2 | Винт с полукруглой низкой головкой | |
| 101863321 | 1***1 | Болт с шестигранной головкой | |
| 101863322 | 1***2 | Болт с шестигранной головкой | |
| 101864038 | 1***8 | Гайка шестигранная | |
| 101864040 | 1***0 | Гайка шестигранная | |
| 101864041 | 1***1 | Гайка шестигранная | |
| 101864047 | 1***7 | Шайба | |
| 101879411 | 1***1 | Болт с полукруглой низкой головкой | |
| 101879412 | 1***2 | Болт с полукруглой низкой головкой | |
| 101879412 | 1***2 | Болт с полукруглой низкой головкой | |
| 101880997 | 1***7 | Болт с полукруглой низкой головкой | |
| 101894118 | 1***8 | Болт с полукруглой низкой головкой | |
| 101948650 | 1***0 | Шайба | |
| 101951805 | 1***5 | Болт с полукруглой низкой головкой | |
| 101968052 | 1***2 | Шайба | |
| 1 | 1***8 | Корпус | |
| 3 | 1***2 | Шнек зерновой | |
| 4 | 1***6 | Шнек колосовой | |
| 10 | 1***6 | Фланец | |
| 11 | 1***7 | Фланец | |
| 12 | 1***6 | Кожух | |
| 13 | 1***4 | Крышка | |
| 14 | 1***5 | Гайка специальная | |
| 14 | 1***5 | Гайка-барашек | |
| 15 | 1***6 | Гайка специальная | |
| 15 | 1***5 | Гайка-барашек | |
| 18 | 1***8 | Дно откидное | |
| 19 | 1***4 | Уплотнитель | |
| 20 | 1***9 | Стан решетный | |
| 24 | 1***7 | Уплотнитель | |
| 25 | 1***8 | Ось | |
| 26 | 1***9 | Ось | |
| 27 | 1***0 | Труба | |
| 28 | 1***1 | Труба | |
| 29 | 1***7 | Крышка | |
| 30 | 1***6 | Звёздочка | |
| 31 | 1***3 | Кронштейн | |
| 32 | 1***4 | Кронштейн | |
| 33 | 1***8 | Ось петли | |
| 34 | 1***9 | Шайба эксцентричная | |
| 35 | 1***1 | Звездочка | |
| 36 | 1***5 | Уплотнение | |
| 37 | 1***6 | Планка | |
| 38 | 1***1 | Кронштейн | |
| 39 | 1***2 | Кронштейн | |
| 42 | 1***2 | Втулка | |
| 42 | 1***1 | Втулка | |
| 43 | 1***8 | Поводок | |
| 46 | 1***2 | Ось | |
| 49 | 1***2 | Шайба эксцентричная | |
| 55 | 1***8 | Болт | |
| 56 | 1***5 | Болт | |
| 56 | 1***3 | Болт | |
| 57 | 1***1 | Болт | |
| 57 | 1***2 | Болт | |
| 59 | 1***6 | Болт | |
| 59 | 1***0 | Винт | |
| 59 | 1***2 | Винт с полукруглой низкой головкой | |
| 60 | 1***6 | Болт | |
| 60 | 1***9 | Винт с полукруглой низкой головкой | |
| 60 | 1***1 | Болт с полукруглой низкой головкой | |
| 61 | 1***8 | Болт | |
| 61 | 1***7 | Болт с полукруглой низкой головкой | |
| 62 | 1***4 | Болт | |
| 62 | 1***2 | Болт с полукруглой низкой головкой | |
| 65 | 1***8 | Винт | |
| 65 | 1***0 | Винт установочный | |
| 68 | 1***1 | Гайка | |
| 68 | 1***1 | Гайка | |
| 69 | 1***6 | Гайка | |
| 69 | 1***3 | Гайка | |
| 70 | 1***7 | Гайка | |
| 70 | 1***7 | Гайка шестигранная | |
| 73 | 1***4 | Шайба | |
| 74 | 1***3 | Шайба | |
| 76 | 1***1 | Шайба | |
| 76 | 1***9 | Шайба | |
| 78 | 1***3 | Шайба | |
| 78 | 1***6 | Шайба | |
| 78 | 1***1 | Шайба | |
| 79 | 1***3 | Шайба | |
| 79 | 1***9 | Шайба | |
| 81 | 1***5 | Шплинт | |
| 81 | 1***2 | Шплинт | |
| 84 | 1***5 | Шпонка | |
| 92 | 1***5 | Преобразователь первичный ТУ, комплектация I |
