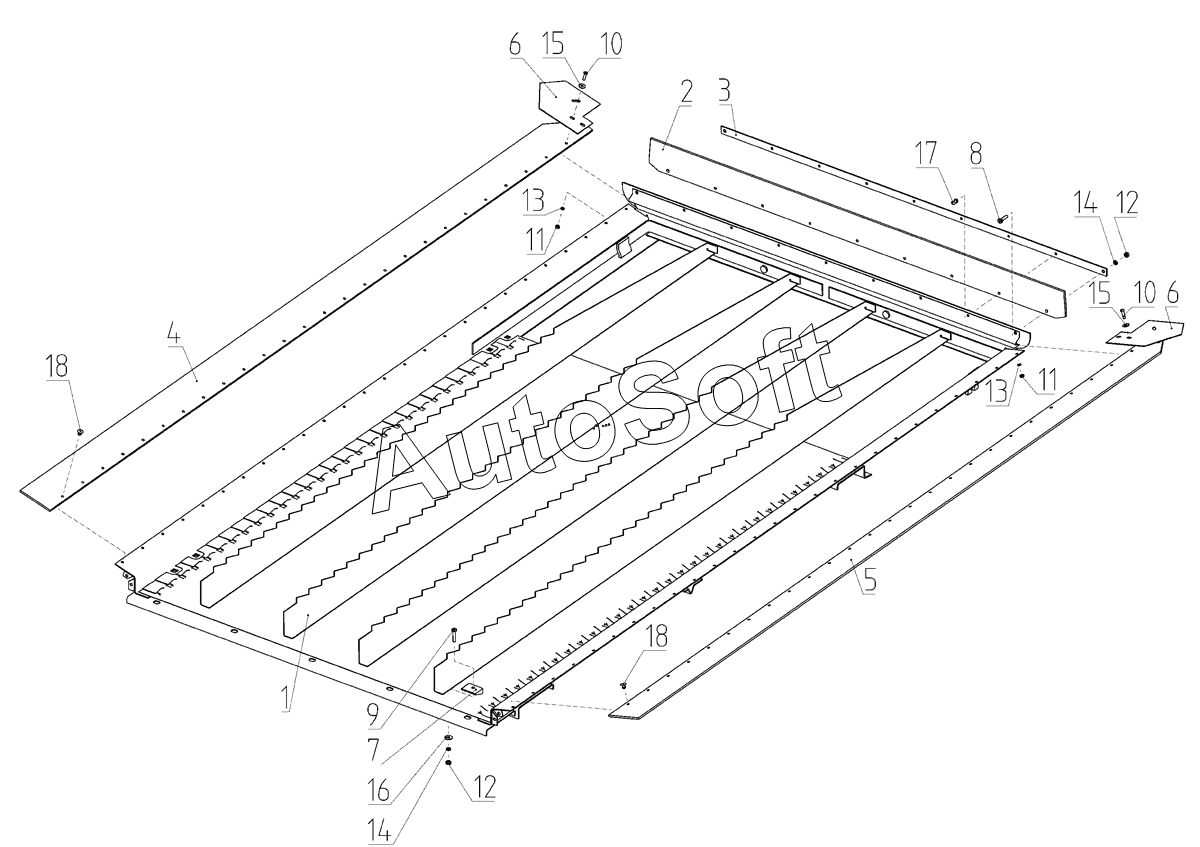

Каталог запасных частей к технике: РСМ Vector-450 (Часть 2) (2018). Доска стрясная 101.11.08.010 с 20080501
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
13
13
14
14
15
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100101513 | 1***3 | Болт | |
| 101716707 | 1***7 | Болт | |
| 1 | 1***2 | Доска стрясная | |
| 2 | 1***1 | Отлив | |
| 3 | 1***3 | Пруток | |
| 4 | 1***7 | Отлив | |
| 5 | 1***9 | Отлив | |
| 6 | 1***8 | Косынка | |
| 7 | 1***0 | Прокладка | |
| 8 | 1***5 | Болт | |
| 8 | 1***3 | Болт | |
| 9 | 1***3 | Болт | |
| 9 | 1***7 | Болт | |
| 10 | 1***2 | Винт | |
| 10 | 1***2 | Винт | |
| 11 | 1***7 | Гайка | |
| 11 | 1***2 | Гайка | |
| 12 | 1***1 | Гайка | |
| 12 | 1***1 | Гайка | |
| 13 | 1***3 | Шайба | |
| 13 | 1***5 | Шайба пружинная | |
| 14 | 1***4 | Шайба | |
| 15 | 1***7 | Шайба | |
| 15 | 1***8 | Шайба | |
| 16 | 1***3 | Шайба | |
| 16 | 1***6 | Шайба | |
| 17 | 1***8 | Заклепка | |
| 18 | 1***5 | Заклепка |
