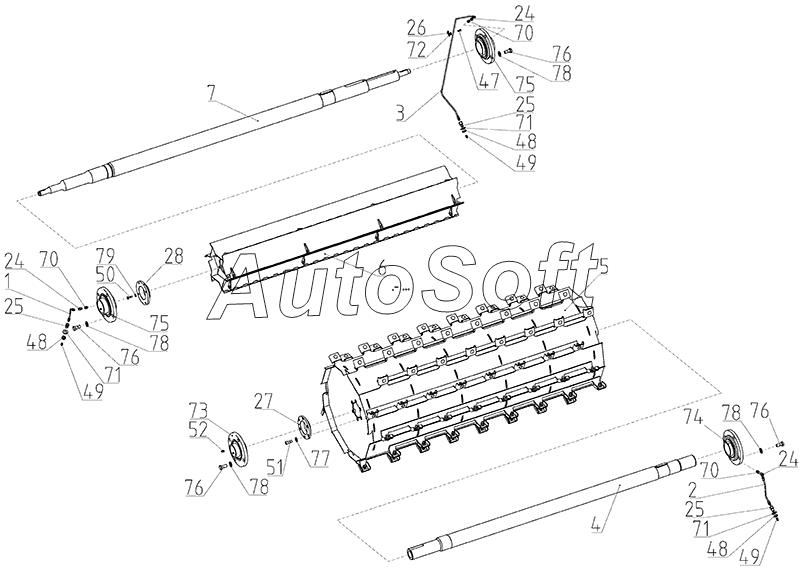

Каталог запасных частей к технике: РСМ-161 (Часть 2) (2015). Битер отбойный (161.15.05.000Ф)
1
2
3
4
5
6
7
24
24
24
25
25
25
26
27
28
47
48
48
48
49
49
49
50
51
52
70
70
70
71
71
71
72
73
74
75
75
76
76
76
76
77
78
78
78
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Трубопровод | |
| 2 | 1***0 | Трубопровод | |
| 3 | 1***0 | Трубопровод | |
| 4 | 1***0 | Вал | |
| 5 | 1***0 | Барабан-сепаратор | |
| 6 | 1***0 | Битер отбойный | |
| 7 | 1***0 | Вал | |
| 24 | 5***2 | Переходник | |
| 25 | 1***2 | Переходник | |
| 26 | 5***2 | Скоба | |
| 27 | 1***1 | Ступица | |
| 28 | 1***2 | Ступица | |
| 47 | D***D | Болт | |
| 47 | М***9 | Болт | |
| 48 | D***d | Гайка шестигранная | |
| 48 | М***9 | Гайка | |
| 49 | 1***Р | Масленка | |
| 49 | D***1 | Пресс-масленка | |
| 50 | D***D | Болт | |
| 50 | М***9 | Болт | |
| 51 | D***d | Винт с цилиндрической головкой | |
| 51 | М***5 | Винт | |
| 52 | 1***` | Маслёнка | |
| 70 | М***1 | Адаптер | |
| 71 | 1***2 | Шайба | |
| 72 | 6***2 | Шайба | |
| 73 | R***0 | Подшипниковый узел | |
| 74 | R***5 | Подшипниковый узел | |
| 75 | R***0 | Подшипниковый узел | |
| 76 | D***h | Болт с шестигранной головкой | |
| 77 | 1***2 | Шайба | |
| 78 | 1***2 | Шайба | |
| 79 | 8***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
